نقشه برداری صنعتی چیست و چرا اهمیت دارد؟

مقدمه

آیا تا‌به‌حال فکر کرده‌اید در پروژه‌های صنعتی عظیم مانند نیروگاه‌ها، پالایشگاه‌ها یا خطوط تولید، کوچک‌ترین انحراف میلی‌متری چگونه می‌تواند باعث خطا یا خسارت سنگین شود؟

اینجاست که نقشه برداری صنعتی وارد عمل می‌شود؛ شاخه‌ای تخصصی از علم نقشه برداری که با بهره‌گیری از ابزارها و فناوری‌های پیشرفته، دقتی در حد میکرومتر را در محیط‌های پیچیده صنعتی فراهم می‌کند.

در این مطلب قصد داریم بررسی کنیم که نقشه برداری صنعتی چیست، چه تفاوتی با نقشه برداری عمومی دارد و چرا نقش آن در صنایع مدرن غیرقابل‌انکار است.

همچنین با جدیدترین ابزارها و فناوری‌های مورد استفاده در این حوزه مانند لیزر اسکنرهای سه بعدی (LiDAR)، سیستم‌های GPS و RTK، نرم‌افزارهای BIM و GIS آشنا خواهیم شد و خواهیم دید چگونه این فناوری‌ها باعث افزایش دقت، سرعت و ایمنی در پروژه‌های صنعتی می‌شوند.

هدف این مقاله آن است که دیدی جامع و کاربردی از نقشه برداری صنعتی ارائه دهد؛ دانشی که امروزه به‌عنوان یکی از ارکان اصلی کنترل کیفیت، طراحی دقیق و بهره‌وری در صنایع بزرگ شناخته می‌شود.

پس اگر در حوزه مهندسی، ساخت‌وساز یا مدیریت پروژه‌های صنعتی فعالیت دارید، تا پایان این مطلب همراه ما باشید تا اهمیت واقعی نقشه برداری صنعتی را از زاویه‌ای تازه بشناسید.

نقشه برداری صنعتی چیست؟

تعریف و مفهوم نقشه برداری صنعتی

نقشه برداری صنعتی شاخه‌ای تخصصی از علم نقشه برداری است که بر اندازه‌گیری‌های بسیار دقیق و کاربردهای مهندسی در محیط‌های صنعتی تمرکز دارد. این حوزه به فرآیندهای پیچیده برای نصب، کالیبراسیون، بررسی و تنظیم دقیق اجزای مختلف در پروژه‌های صنعتی می‌پردازد. بر خلاف نقشه برداری عمومی که به مستندسازی محیط‌های طبیعی و شهری می‌پردازد، نقشه برداری صنعتی شامل اندازه‌گیری مختصات سه بعدی اشیاء و تجهیزات با دقت بسیار بالا است - حتی در حد میلی‌متر یا میکرومتر.

این حوزه تخصصی به جمع‌آوری، تحلیل و نمایش داده‌های مکانی و فضایی در محیط‌های صنعتی می‌پردازد. فرآیند نقشه برداری صنعتی می‌تواند شامل اندازه‌گیری‌های دقیق موقعیت‌ها، طراحی مدل‌های سه بعدی از تجهیزات، خطوط لوله، تأسیسات و زیرساخت‌ها و حتی نظارت بر پروژه‌ها باشد. هدف اصلی این فرآیند، تولید داده‌های دقیق و قابل اعتماد است که به طراحان، مهندسان و مدیران پروژه کمک می‌کند تا تصمیمات بهتری بگیرند و پروژه‌ها را با دقت و کیفیت بالاتری اجرا کنند.

تفاوت نقشه برداری صنعتی با نقشه برداری عمومی

نقشه برداری عمومی و صنعتی هر دو شاخه‌های مهم علم نقشه برداری هستند، اما تفاوت‌های اساسی در اهداف، دقت، ابزارها و محیط کاری دارند.

دقت اندازه‌گیری: بزرگ‌ترین تفاوت در سطح دقت مورد نیاز است. نقشه برداری عمومی معمولاً برای پروژه‌هایی مانند ساخت جاده‌ها، پل‌ها و مستندسازی زمین به کار می‌رود که دقت چند سانتی‌متر کافی است. در مقابل، نقشه برداری صنعتی به دقت‌های میکرومتری نیاز دارد، زیرا کوچک‌ترین خطا می‌تواند نقص‌های جدی در عملکرد تجهیزات یا محصولات ایجاد کند.

حوزه کاربرد: نقشه برداری عمومی عمدتاً برای توسعه شهری، تهیه نقشه‌های توپوگرافی و مستندسازی زمین استفاده می‌شود. نقشه برداری صنعتی در موارد تخصصی‌تری مانند هم‌ترازی ماشین‌آلات، اندازه‌گیری دقیق تجهیزات صنعتی و کنترل کیفیت خطوط تولید کاربرد دارد.

ابزارها و تجهیزات: نقشه برداری عمومی از ابزارهایی مانند GPS، توتال استیشن‌های استاندارد و پهپادها استفاده می‌کند. در حالی که نقشه برداری صنعتی از ابزارهای پیشرفته‌تری مانند اینترفرومترهای لیزری و سیستم‌های اسکن سه بعدی با دقت بالا بهره می‌برد.

محیط کاری: نقشه برداری عمومی معمولاً در فضای باز و مناطق گسترده انجام می‌شود. نقشه برداری صنعتی در محیط‌های بسته، کارخانه‌ها یا محیط‌های صنعتی پیچیده و گاهی خطرناک انجام می‌گیرد که نیازمند رعایت پروتکل‌های ایمنی خاص است.

جدول مقایسه نقشه برداری عمومی و صنعتی

ابزارها و فناوری‌های مورد استفاده در نقشه برداری صنعتی

نقشه برداری صنعتی از ابزارها و فناوری‌های پیشرفته‌ای استفاده می‌کند که امکان اجرای پروژه‌های حساس در محیط‌های پیچیده صنعتی را فراهم می‌کنند:

لیزر اسکنرهای سه بعدی: این ابزارها با بهره‌گیری از فناوری LiDAR امکان جمع‌آوری داده‌های دقیق و سریع را فراهم می‌کنند. لیزر اسکنرها برای مدل‌سازی سه بعدی تجهیزات و سازه‌های صنعتی و تحلیل محیط‌های پیچیده بسیار کاربردی هستند.

توتال استیشن‌های با دقت بالا: این دستگاه‌ها برای اندازه‌گیری زوایا و فواصل با دقت بسیار بالا طراحی شده‌اند و در هم‌ترازی تجهیزات صنعتی نقش اساسی دارند.

سیستم‌های GPS و GNSS: با استفاده از فناوری‌هایی مانند RTK، این سیستم‌ها امکان تعیین موقعیت دقیق را در پروژه‌های وسیع فراهم می‌کنند و در نظارت بر تجهیزات و خطوط لوله نقش کلیدی دارند.

پهپادها و فتوگرامتری: این فناوری امکان نقشه برداری سریع از مناطق گسترده و دسترسی به محیط‌های دشوار را می‌دهد. پهپادها در پروژه‌های صنعتی بزرگ مانند خطوط انتقال و معادن بسیار مؤثر هستند.

نرم‌افزارهای پیشرفته تحلیل و مدل‌سازی: سیستم‌های GIS ابزارهای پیشرفته برای مدل‌سازی و تحلیل داده‌های مکانی ارائه می‌دهند. نرم‌افزارهای BIM (مدل‌سازی اطلاعات ساختمان) امکان نمایش بصری داده‌ها و مدیریت کارآمد پروژه‌های صنعتی را فراهم می‌کنند.

تاریخچه و تکامل نقشه برداری صنعتی

نقشه برداری در تمدن‌های باستانی

نقشه برداری از دیرباز یکی از پایه‌های اساسی مهندسی و مستندسازی زمین بوده است. در تمدن‌های باستانی مانند مصر، یونان و روم، ابزارهای ساده‌ای مانند میله‌ها، آب‌سنج و اسطرلاب برای اندازه‌گیری و نقشه برداری استفاده می‌شد. این ابزارهای ابتدایی امکان ساخت بناهای عظیم مانند اهرام مصر، معابد یونان و آب‌راه‌های روم را فراهم کردند.

مصریان باستان از نقشه برداری برای بازسازی مرزهای زمین‌های کشاورزی پس از سیلاب‌های سالانه رود نیل استفاده می‌کردند. یونانیان باستان نیز با استفاده از اصول هندسه و ریاضیات، روش‌های پیشرفته‌تری برای اندازه‌گیری زمین و فواصل توسعه دادند. این دانش پایه‌گذار علم نقشه برداری مدرن شد.

ظهور نقشه برداری صنعتی در قرن بیستم

با پیشرفت تکنولوژی در قرن‌های هفدهم و هجدهم، ابزارهایی مانند تئودولیت‌های مکانیکی به کار گرفته شدند که دقت و کارایی نقشه برداری را برای پروژه‌های مهندسی افزایش دادند. اما ظهور واقعی نقشه برداری صنعتی به‌طور خاص از اواخر قرن بیستم با رشد صنایع بزرگ و نیاز به اندازه‌گیری‌های دقیق آغاز شد.

این حوزه به توسعه فناوری‌هایی منجر شد که می‌توانند دقتی در حد میکرومتر ارائه دهند. در ابتدا، ابزارهای مکانیکی مانند توتال استیشن‌ها به کار گرفته می‌شدند، اما با افزایش پیچیدگی پروژه‌ها و نیاز به دقت بیشتر، فناوری‌های دیجیتال و خودکار جایگزین آن‌ها شدند.

انقلاب صنعتی و رشد صنایع سنگین مانند کشتی‌سازی، هوافضا و نفت و گاز، نیاز به نقشه برداری صنعتی را به یک ضرورت تبدیل کرد. پروژه‌های بزرگ صنعتی نیازمند اندازه‌گیری‌های دقیق برای نصب تجهیزات سنگین، هم‌ترازی قطعات و کنترل کیفیت بودند که نقشه برداری سنتی قادر به پاسخگویی به آن نبود.

تأثیر پیشرفت‌های فناوری بر نقشه برداری صنعتی

پیشرفت‌های فناوری در دهه‌های اخیر، دقت و سرعت نقشه برداری صنعتی را به طور کامل متحول کرده‌اند:

فناوری لیزر و LiDAR: معرفی لیزر اسکنرهای سه بعدی در دهه 1990 نقطه عطفی در نقشه برداری صنعتی بود. این ابزارها قادرند میلیون‌ها نقطه را در ثانیه اسکن کنند و مدل‌های سه بعدی دقیق از تجهیزات و سازه‌ها ایجاد کنند. امروزه لیزر اسکنرها در تمام صنایع از نفت و گاز گرفته تا خودروسازی کاربرد گسترده دارند.

سیستم‌های GPS و GNSS: توسعه سیستم GPS در دهه 1980 و سپس فناوری RTK (Real-Time Kinematic) امکان تعیین موقعیت با دقت سانتی‌متری و حتی میلی‌متری را فراهم کرد. این پیشرفت نقشه برداری در پروژه‌های وسیع صنعتی مانند خطوط لوله و معادن را متحول کرد.

پهپادها و فتوگرامتری: ظهور پهپادهای پیشرفته در دهه 2010 امکان نقشه برداری هوایی با هزینه پایین و دقت بالا را فراهم کرد. پهپادها مجهز به دوربین‌های عالی و سنسورهای LiDAR می‌توانند به سرعت مناطق وسیع را پوشش دهند و داده‌های سه بعدی تولید کنند.

نرم‌افزارهای پیشرفته: توسعه نرم‌افزارهای BIM و GIS قابلیت‌های جدیدی برای مدیریت و تحلیل داده‌های نقشه برداری فراهم کرده است. این ابزارها امکان ادغام داده‌های مختلف، شبیه‌سازی و تصویرسازی پیشرفته را می‌دهند.

هوش مصنوعی و یادگیری ماشین: کاربرد هوش مصنوعی در پردازش خودکار داده‌های نقشه برداری، کشف الگوها و پیش‌بینی نیازهای نگهداری، کارایی و دقت را به سطح جدیدی رسانده است.

این پیشرفت‌های فناوری نه تنها دقت و سرعت را افزایش داده‌اند، بلکه هزینه‌ها را کاهش داده و امکان اجرای پروژه‌هایی را فراهم کرده‌اند که قبلاً غیرممکن بودند.

اصول و مفاهیم پایه در نقشه برداری صنعتی

دقت و صحت اندازه‌گیری‌ها

دقت و صحت در اندازه‌گیری‌های مکانی و فضایی از اهمیت بالایی در نقشه برداری صنعتی برخوردار است. اندازه‌گیری‌های دقیق نه‌تنها در مراحل طراحی، بلکه در مراحل اجرایی و نگهداری نیز نقش حیاتی دارند. در محیط‌های صنعتی که تجهیزات سنگین و پیچیده نصب می‌شوند، حتی انحراف میلی‌متری می‌تواند منجر به نقص‌های عملکردی جدی، خرابی زودهنگام تجهیزات یا حتی خطرات ایمنی شود.

تفاوت دقت و صحت: دقت (Precision) به قابلیت تکرارپذیری اندازه‌گیری‌ها اشاره دارد، در حالی که صحت (Accuracy) به نزدیکی اندازه‌گیری به مقدار واقعی می‌پردازد. در نقشه برداری صنعتی، هر دو مفهوم اهمیت حیاتی دارند. یک سیستم اندازه‌گیری باید هم دقیق (نتایج یکسان در اندازه‌گیری‌های مکرر) و هم صحیح (نزدیک به مقدار واقعی) باشد.

عوامل مؤثر بر دقت: دقت ابزارهای نقشه برداری، شرایط محیطی (دما، رطوبت، ارتعاشات)، مهارت اپراتور و روش‌های کالیبراسیون همگی بر دقت نهایی تأثیرگذار هستند. در نقشه برداری صنعتی، کالیبراسیون منظم تجهیزات و استفاده از استانداردهای مرجع برای حفظ دقت ضروری است.

استانداردهای دقت: در صنایع مختلف، استانداردهای خاصی برای دقت مورد نیاز تعریف شده است. برای مثال، در صنعت هوافضا، دقت میکرومتری الزامی است، در حالی که در ساخت‌وساز عمومی، دقت چند میلی‌متری قابل قبول است.

مقیاس و تطبیق در پروژه‌های صنعتی

نقشه برداری صنعتی معمولاً در مقیاس‌های بزرگ‌تر و با جزئیات بیشتری نسبت به نقشه برداری عمومی انجام می‌شود. تطبیق اندازه‌ها و مقیاس‌ها برای طراحی‌های دقیق و بهینه ضروری است. این مفهوم شامل تبدیل داده‌های اندازه‌گیری‌شده به مقیاس‌های قابل استفاده در طراحی و ساخت است.

تطبیق با واقعیت (As-Built Surveys): یکی از مهم‌ترین کاربردهای نقشه برداری صنعتی، بررسی انطباق اجرا با طراحی است. در این فرآیند، اندازه‌گیری‌های دقیق از تجهیزات و سازه‌های نصب‌شده انجام می‌شود و با نقشه‌های طراحی اولیه مقایسه می‌شود. این تطبیق به شناسایی انحرافات و اصلاح آن‌ها قبل از بروز مشکلات جدی کمک می‌کند.

مدیریت مقیاس: در پروژه‌های صنعتی بزرگ، مدیریت مقیاس‌های مختلف از کل سایت تا جزئیات میکرومتری قطعات اهمیت دارد. سیستم‌های مدرن نقشه برداری باید قادر باشند داده‌ها را در مقیاس‌های مختلف جمع‌آوری، ذخیره و نمایش دهند.

تطبیق داده‌های مختلف: تطبیق داده‌ها از منابع مختلف (مانند نقشه‌های زمینی، مدل‌های سه بعدی، تصاویر هوایی) و در سیستم‌های مختصات گوناگون یکی از چالش‌های اساسی است که نیازمند دانش تخصصی و ابزارهای پیشرفته است.

داده‌های سه بعدی و کاربردهای آن

یکی از ویژگی‌های بارز نقشه برداری صنعتی، جمع‌آوری و تحلیل داده‌های سه بعدی است. این داده‌ها به‌ویژه در صنایع نفت و گاز، پالایشگاه‌ها، کارخانه‌ها و پروژه‌های ساختمانی به طور گسترده مورد استفاده قرار می‌گیرند.

مدل‌سازی سه بعدی: داده‌های سه بعدی امکان ایجاد مدل‌های دیجیتال دقیق از تجهیزات و تأسیسات را فراهم می‌کنند. این مدل‌ها می‌توانند برای طراحی، شبیه‌سازی، آموزش و نگهداری استفاده شوند. مدل‌های سه بعدی همچنین امکان بررسی تداخلات، بهینه‌سازی فضا و برنامه‌ریزی بهتر را فراهم می‌کنند.

ابر نقاط (Point Clouds): لیزر اسکنرها میلیون‌ها نقطه سه بعدی ایجاد می‌کنند که به آن‌ها ابر نقاط گفته می‌شود. این ابر نقاط نمایش بسیار دقیقی از هندسه واقعی اشیاء ارائه می‌دهند و می‌توانند به مدل‌های CAD یا BIM تبدیل شوند.

کاربردهای پیشرفته: داده‌های سه بعدی در مهندسی معکوس، کنترل کیفیت، آنالیز ساختاری، شبیه‌سازی فرآیندهای تولید و واقعیت مجازی کاربرد دارند. این داده‌ها همچنین برای آرشیو دیجیتال تأسیسات و استفاده در آینده حفظ می‌شوند.

سیستم‌های موقعیت‌یابی جهانی (GNSS)

یکی از اصول دیگر در نقشه برداری صنعتی، استفاده از سیستم‌های موقعیت‌یابی جهانی (مانند GPS و GNSS) برای اندازه‌گیری دقیق موقعیت‌های جغرافیایی است.

فناوری RTK: فناوری Real-Time Kinematic (RTK) امکان تعیین موقعیت با دقت سانتی‌متری یا حتی میلی‌متری را در زمان واقعی فراهم می‌کند. این فناوری با استفاده از ایستگاه‌های مرجع و تصحیح سیگنال‌های ماهواره‌ای، خطاهای موجود در GPS استاندارد را به حداقل می‌رساند.

کاربردها در صنعت: سیستم‌های GNSS در نظارت بر پروژه‌های وسیع مانند خطوط لوله، معادن، تأسیسات نفت و گاز و پروژه‌های ساخت‌وساز بزرگ استفاده می‌شوند. این سیستم‌ها امکان ثبت موقعیت تجهیزات، نظارت بر جابجایی‌ها و ایجاد نقشه‌های دقیق را فراهم می‌کنند.

یکپارچه‌سازی با سیستم‌های دیگر: داده‌های GNSS معمولاً با داده‌های حاصل از سایر ابزارها مانند توتال استیشن‌ها و لیزر اسکنرها ترکیب می‌شوند تا دقت و پوشش جغرافیایی بهتری حاصل شود. این یکپارچه‌سازی امکان ایجاد مدل‌های جامع و دقیق از پروژه‌های صنعتی را می‌دهد.

ابزارها و تجهیزات نقشه برداری صنعتی

لیزر اسکنرهای سه بعدی (LiDAR)

لیزر اسکنرهای سه بعدی یکی از مهم‌ترین و پیشرفته‌ترین ابزارهای نقشه برداری صنعتی هستند. این دستگاه‌ها با استفاده از فناوری LiDAR (Light Detection and Ranging) قادرند میلیون‌ها نقطه را در ثانیه اسکن کنند و مدل‌های سه بعدی بسیار دقیق از محیط و اشیاء ایجاد کنند.

نحوه عملکرد: لیزر اسکنرها پالس‌های لیزری به سمت اشیاء ارسال می‌کنند و زمان بازگشت پالس را اندازه‌گیری می‌کنند. با محاسبه زمان رفت و برگشت و زاویه ارسال، موقعیت دقیق سه بعدی هر نقطه تعیین می‌شود. نتیجه این فرآیند، ابر نقاط سه بعدی (Point Cloud) است که نمایش دقیقی از هندسه واقعی محیط ارائه می‌دهد.

انواع لیزر اسکنرها: لیزر اسکنرهای ثابت که روی سه‌پایه نصب می‌شوند و برای اسکن محیط‌های داخلی و تأسیسات صنعتی استفاده می‌شوند. لیزر اسکنرهای متحرک که روی وسایل نقلیه یا پهپادها نصب می‌شوند و برای پوشش مناطق وسیع به کار می‌روند. لیزر اسکنرهای دستی که برای دسترسی به مکان‌های محدود و اسکن سریع مناسب هستند.

کاربردها در صنعت: مدل‌سازی سه بعدی تأسیسات نفت و گاز، پالایشگاه‌ها و کارخانه‌ها، بررسی انطباق با نقشه‌های طراحی (As-Built Surveys)، مهندسی معکوس قطعات و تجهیزات، نظارت بر تغییرات ساختاری در طول زمان و ایجاد مدل‌های BIM برای مدیریت تأسیسات.

مزایا: سرعت بالای جمع‌آوری داده، دقت میلی‌متری، امکان اسکن محیط‌های پیچیده و دشوار، کاهش نیاز به حضور فیزیکی در مناطق خطرناک و ایجاد آرشیو دیجیتال کامل از تأسیسات.

محدودیت‌ها: هزینه بالای تجهیزات، نیاز به متخصصان آموزش‌دیده برای اپراتوری و پردازش داده، حجم بالای داده‌های تولیدشده که نیازمند منابع محاسباتی قوی است و محدودیت در شرایط خاص مانند سطوح بسیار براق یا شفاف.

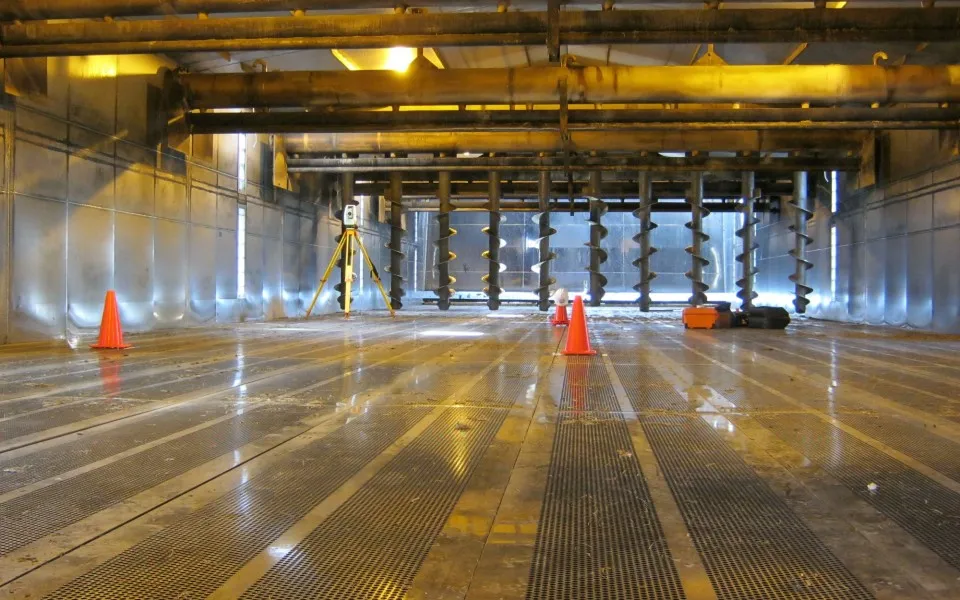

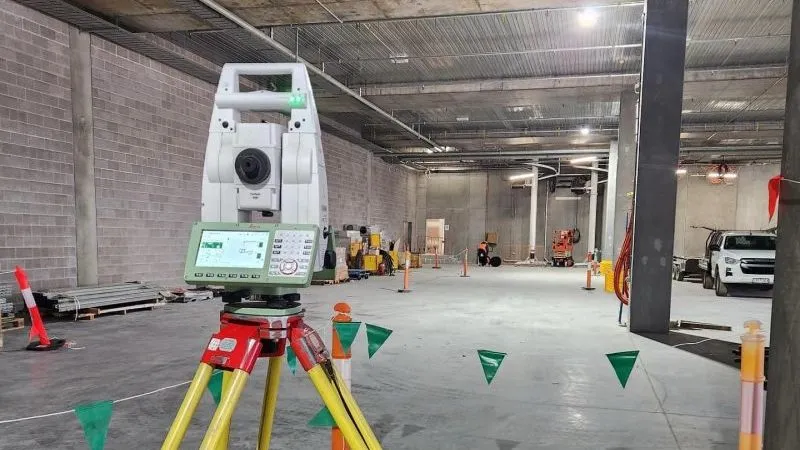

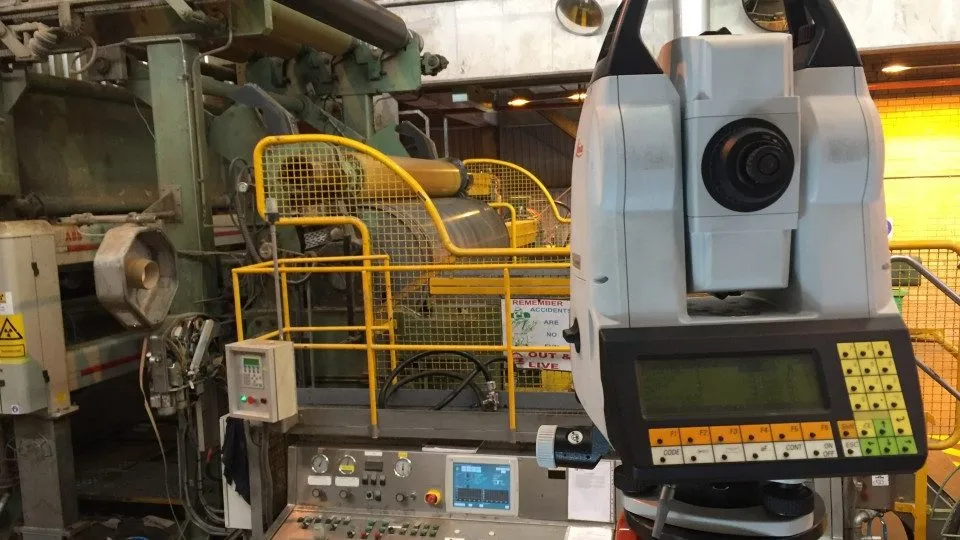

توتال استیشن‌های با دقت بالا

توتال استیشن‌ها ابزارهای الکترونیکی هستند که برای اندازه‌گیری زوایا و فواصل با دقت بالا طراحی شده‌اند. این دستگاه‌ها ترکیبی از تئودولیت الکترونیکی (برای اندازه‌گیری زوایا) و فاصله‌سنج الکترونیکی (برای اندازه‌گیری فواصل) هستند.

ویژگی‌های اصلی: توتال استیشن‌های صنعتی با دقت زاویه‌ای ۰.۵ تا ۱ ثانیه قوسی و دقت فاصله‌سنجی ۱ تا ۳ میلی‌متر عرضه می‌شوند. مدل‌های پیشرفته مجهز به سیستم ردیابی خودکار هستند که می‌توانند پریزم را به صورت اتوماتیک دنبال کنند و اندازه‌گیری‌های مداوم انجام دهند.

کاربردهای صنعتی: هم‌ترازی دقیق ماشین‌آلات و تجهیزات تولید، نصب و تنظیم توربین‌ها، ژنراتورها و تجهیزات دوار، اندازه‌گیری مختصات سه بعدی نقاط کنترل، کنترل استقرار ساختمان‌های صنعتی و تأسیسات و نظارت بر تغییرات شکل و جابجایی سازه‌ها در طول زمان.

مزایا: دقت بسیار بالا در اندازه‌گیری زوایا و فواصل، امکان اندازه‌گیری در شرایط نوری مختلف، قابلیت ذخیره و پردازش داده در دستگاه، سهولت حمل و نصب نسبت به لیزر اسکنرها و هزینه نسبتاً پایین‌تر برای پروژه‌های کوچک و متوسط.

نسل جدید: توتال استیشن‌های رباتیک مدرن قادرند به صورت کاملاً خودکار کار کنند و توسط یک اپراتور از راه دور کنترل شوند. این قابلیت در محیط‌های خطرناک یا دشوار بسیار ارزشمند است.

سیستم‌های GPS و RTK

سیستم‌های موقعیت‌یابی جهانی (GPS) و فناوری RTK (Real-Time Kinematic) ابزارهای قدرتمندی برای تعیین موقعیت دقیق در پروژه‌های صنعتی وسیع هستند.

فناوری RTK: این فناوری با استفاده از ایستگاه مرجع ثابت و گیرنده متحرک، خطاهای سیگنال‌های ماهواره‌ای را تصحیح می‌کند و دقت را از چند متر به چند سانتی‌متر یا حتی میلی‌متر می‌رساند. RTK امکان اندازه‌گیری در زمان واقعی را فراهم می‌کند که برای نظارت و راهنمایی در حین اجرا بسیار مفید است.

کاربردها در صنعت: نظارت بر نصب خطوط لوله و تأسیسات خطی در مسافت‌های طولانی، اندازه‌گیری و نقشه برداری معادن روباز، تعیین موقعیت دقیق تجهیزات و سازه‌های بزرگ، کنترل عملیات خاکبرداری و زمین‌سازی در سایت‌های صنعتی و ایجاد شبکه‌های کنترل ژئودتیک برای پروژه‌های بزرگ.

سیستم‌های GNSS: علاوه بر GPS آمریکایی، سیستم‌های دیگری مانند GLONASS روسی، Galileo اروپایی و BeiDou چینی نیز در دسترس هستند. گیرنده‌های مدرن GNSS می‌توانند همزمان از چندین سیستم ماهواره‌ای استفاده کنند که دقت و قابلیت اطمینان را افزایش می‌دهد.

یکپارچه‌سازی: سیستم‌های GPS/RTK معمولاً با سایر ابزارهای نقشه برداری مانند توتال استیشن‌ها یکپارچه می‌شوند تا پوشش کامل‌تری از پروژه فراهم کنند. در مناطقی که دسترسی به سیگنال ماهواره محدود است (مانند داخل ساختمان‌ها)، از توتال استیشن استفاده می‌شود.

محدودیت‌ها: نیاز به دید آزاد به آسمان برای دریافت سیگنال ماهواره، تأثیر شرایط جوی و محیطی بر دقت، عدم کارایی در محیط‌های بسته و زیرزمینی و نیاز به ایستگاه مرجع یا سرویس تصحیح برای دقت بالا.

پهپادها و فتوگرامتری صنعتی

پهپادها (Drones یا UAV) در سال‌های اخیر به ابزاری محبوب برای نقشه برداری صنعتی تبدیل شده‌اند. این دستگاه‌های پرنده می‌توانند مجهز به دوربین‌های عالی، سنسورهای حرارتی یا لیزر اسکنرهای کوچک باشند.

فتوگرامتری هوایی: پهپادها با گرفتن عکس‌های متعدد از ارتفاع مشخص و با همپوشانی کافی، امکان ایجاد مدل‌های سه بعدی و ارتوفتو (نقشه‌های تصحیح‌شده از نظر هندسی) را فراهم می‌کنند. نرم‌افزارهای فتوگرامتری این تصاویر را پردازش می‌کنند و مدل‌های سه بعدی دقیق تولید می‌کنند.

کاربردهای صنعتی: نقشه برداری سریع از سایت‌های صنعتی وسیع، بازرسی تأسیسات بلند مانند دودکش‌ها، برج‌های مخابراتی و توربین‌های بادی، نظارت بر پیشرفت پروژه‌های ساخت‌وساز بزرگ، ارزیابی خطوط انتقال برق و خطوط لوله، محاسبه حجم مواد در معادن و انبارها و بررسی‌های ایمنی در مناطق خطرناک بدون نیاز به حضور انسان.

پهپادهای مجهز به LiDAR: برخی پهپادهای حرفه‌ای مجهز به لیزر اسکنرهای سبک هستند که می‌توانند داده‌های سه بعدی بسیار دقیق جمع‌آوری کنند. این پهپادها به‌ویژه برای نقشه برداری از مناطق پوشیده از گیاهان یا محیط‌های پیچیده مفید هستند.

مزایا: دسترسی سریع به مناطق دشوار یا خطرناک، کاهش هزینه نسبت به روش‌های سنتی نقشه برداری هوایی، سرعت بالای جمع‌آوری داده، امکان پروازهای مکرر برای نظارت مستمر و تولید محتوای بصری جذاب برای ارائه‌ها و گزارش‌ها.

محدودیت‌ها: محدودیت‌های قانونی پرواز در برخی مناطق، زمان پروازی محدود (معمولاً ۲۰-۴۰ دقیقه)، وابستگی به شرایط جوی (باد، باران، مه)، دقت کمتر نسبت به لیزر اسکنرهای زمینی و نیاز به خلبانان مجاز و آموزش‌دیده.

نرم‌افزارهای تحلیل و مدل‌سازی (BIM و GIS)

جمع‌آوری داده‌های دقیق تنها بخشی از فرآیند نقشه برداری صنعتی است. پردازش، تحلیل و نمایش این داده‌ها نیازمند نرم‌افزارهای پیشرفته است.

سیستم‌های اطلاعات جغرافیایی (GIS): نرم‌افزارهای GIS مانند ArcGIS و QGIS ابزارهای قدرتمندی برای مدیریت، تحلیل و نمایش داده‌های مکانی ارائه می‌دهند. این سیستم‌ها امکان ترکیب داده‌های مختلف از منابع گوناگون، انجام تحلیل‌های پیچیده فضایی و تولید نقشه‌های حرفه‌ای را فراهم می‌کنند.

کاربردهای GIS در صنعت: مدیریت دارایی‌های صنعتی گسترده مانند خطوط لوله و شبکه‌های توزیع، برنامه‌ریزی و بهینه‌سازی مسیرها و مکان‌یابی تأسیسات، تحلیل ریسک و ارزیابی خطرات محیطی، نظارت بر تغییرات زمان‌مند و ایجاد پایگاه‌های داده مکانی جامع.

مدل‌سازی اطلاعات ساختمان (BIM): نرم‌افزارهای BIM مانند Autodesk Revit، Tekla Structures و Bentley MicroStation به ایجاد مدل‌های دیجیتال سه بعدی دقیق از ساختمان‌ها و تأسیسات می‌پردازند. برخلاف نقشه‌های دوبعدی سنتی، مدل‌های BIM شامل اطلاعات کاملی درباره هر جزء شامل ابعاد، مشخصات فنی، مواد و روابط بین اجزا هستند.

مزایای BIM: امکان کشف تداخلات قبل از اجرا، شبیه‌سازی فرآیندهای ساخت، برآورد دقیق مواد و هزینه‌ها، هماهنگی بهتر بین تیم‌های طراحی و اجرا، استفاده در مدیریت و نگهداری تأسیسات پس از ساخت و ایجاد دوقلوی دیجیتال (Digital Twin) برای شبیه‌سازی و بهینه‌سازی.

نرم‌افزارهای پردازش ابر نقاط: نرم‌افزارهایی مانند CloudCompare، ReCap و Leica Cyclone برای پردازش داده‌های حاصل از لیزر اسکنرها استفاده می‌شوند. این ابزارها امکان تمیزکاری داده‌ها، ثبت و هم‌ترازی اسکن‌های متعدد، استخراج ویژگی‌ها و تبدیل ابر نقاط به مدل‌های CAD یا BIM را فراهم می‌کنند.

یکپارچه‌سازی داده‌ها: یکی از چالش‌های اصلی، یکپارچه‌سازی داده‌های حاصل از منابع مختلف است. نرم‌افزارهای مدرن قابلیت واردکردن و ترکیب داده‌ها از فرمت‌های مختلف را دارند و امکان ایجاد یک مدل جامع و یکپارچه از پروژه را فراهم می‌کنند.

هوش مصنوعی و یادگیری ماشین: استفاده از الگوریتم‌های هوش مصنوعی برای پردازش خودکار داده‌ها، شناسایی اشیاء در ابر نقاط، کشف ناهنجاری‌ها و پیش‌بینی نیازهای نگهداری در حال گسترش است. این فناوری‌ها سرعت و دقت تحلیل داده‌ها را به طور قابل توجهی افزایش می‌دهند.

نتیجه گیری

در دنیای امروز که دقت و سرعت دو عامل حیاتی در موفقیت پروژه‌های صنعتی هستند، نقشه برداری صنعتی به‌عنوان یکی از ابزارهای کلیدی مهندسی مدرن شناخته می‌شود.

این شاخه تخصصی از نقشه برداری، با ترکیب فناوری‌هایی مانند LiDAR، GPS/RTK، BIM و GIS توانسته است فاصله میان طراحی دیجیتال و واقعیت فیزیکی را از بین ببرد و کنترل بی‌نقصی بر فرآیندهای اجرایی ایجاد کند.

در این مقاله دیدیم که چگونه نقشه برداری صنعتی با ارائه داده‌های دقیق سه بعدی، در طراحی، نصب، کنترل کیفیت و نگهداری تجهیزات صنعتی نقش اساسی دارد. همچنین دریافتیم که تفاوت اصلی آن با نقشه برداری عمومی در میزان دقت، ابزارهای مورد استفاده و محیط کاری است.

با توجه به رشد روزافزون صنایع و اهمیت افزایش بهره‌وری، استفاده از روش‌های نوین نقشه برداری دیگر یک انتخاب نیست، بلکه یک ضرورت برای تضمین کیفیت و ایمنی پروژه‌ها محسوب می‌شود.

اگر در حوزه‌های مهندسی، ساخت‌وساز، نفت و گاز یا صنایع تولیدی فعالیت دارید، بهره‌گیری از نقشه برداری صنعتی می‌تواند به شما در کاهش خطا، صرفه‌جویی در هزینه و تصمیم‌گیری هوشمندانه‌تر کمک کند.

در نهایت، نقشه برداری صنعتی تنها یک ابزار فنی نیست؛ بلکه زبان دقت و نظم در صنعت مدرن است — زبانی که هر مهندس و مدیر پروژه باید آن را بشناسد.
