نقشه برداری زمینی (Land Surveying) چیست؟ علمی 3 هزار ساله!

نقشه برداری زمینی هنری است که با استفاده از علم، نقاط مرزی، خطوط، حدود و نشانه‌های مربوط به املاک (زمین‌ها) را مشخص یا بازتعیین می‌کند. این کار بر اساس اسناد ثبت‌شده، شواهد تاریخی و استانداردهای موجود صورت می‌گیرد. نقشه برداری زمینی همچنین شامل خدماتی مانند تحلیل داده‌های نقشه برداری، طراحی و برنامه‌ریزی بخش‌های مختلف زمین، نوشتن توصیف‌های قانونی، نقشه‌کشی، نقشه برداری ساخت‌ و ساز، و اندازه‌گیر ‌های دقیق زاویه، طول، مساحت و حجم است.

مقدمه: تاریخچه نقشه برداری زمینی

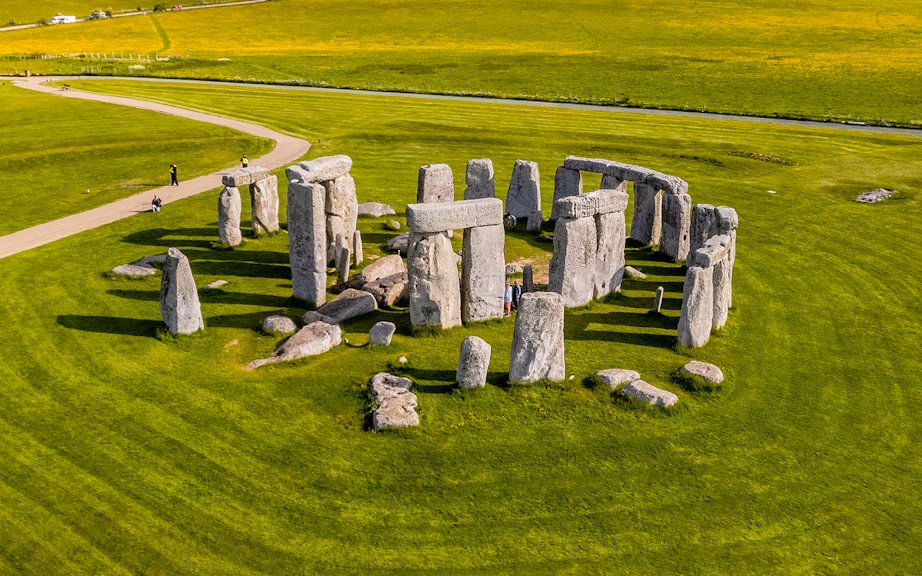

از نخستین نمونه‌های استفاده از نقشه برداری به سازه اسرارآمیز استون‌هنج بازمی‌گردد که حدود ۲۵۰۰ سال قبل از میلاد ساخته شد. این سازه با استفاده از هندسه ساده و ابزارهای ابتدایی مانند طناب و میخ، توسط نقشه‌برداران ماقبل تاریخ تنظیم شده است. این واقعیت نشان می‌دهد که حتی در دوران باستان، انسان‌ها به دانش دقیقی از موقعیت و فضا دست یافته بودند که به کمک آن سازه‌های بزرگ و پیچیده‌ای را طراحی و اجرا می‌کردند.

مصر باستان یکی از تمدن‌هایی بود که نقشه برداری در آن به اوج خود رسید. با هر بار جاری شدن سیلاب‌های رود نیل که مرزهای مزارع کشاورزی را از بین می‌برد، نقشه برداران مصری با استفاده از هندسه و ابزارهای اولیه، دوباره این مرزها را مشخص می‌کردند. ساخت اهرام مصر، به‌ویژه هرم بزرگ جیزه، یکی از بزرگ‌ترین دستاوردهای نقشه برداری در تاریخ بشر محسوب می‌شود. این هرم با دقتی فوق‌العاده نسبت به محور شمال-جنوب جهت‌گیری شده و ثابت می‌کند که نقشه برداران آن دوران، دانش عمیقی از هندسه و ستاره‌شناسی داشته‌اند.

با گذشت زمان، این علم به تمدن‌های یونانی و رومی نیز منتقل شد. رومیان با ایجاد شبکه‌ای گسترده از جاده‌ها و زیرساخت‌ها، نقشه برداری را به عنوان ابزاری برای اداره امپراتوری عظیم خود به کار گرفتند. این علم در طول قرون وسطی نیز زنده ماند و به تقسیم اراضی بین اشراف و کلیساها کمک می‌کرد.

در دوران رنسانس و با اختراع قطب‌نما و ابزارهای پیشرفته‌تر نقشه برداری در قرون ۱۶ و ۱۷، این علم وارد مرحله‌ای نوین شد. دقت نقشه‌ها به طرز قابل توجهی افزایش یافت و نقشه برداری به علمی دقیق و قابل اتکا تبدیل شد.

اما شاید یکی از بزرگ‌ترین نقش‌های نقشه‌برداری در تاریخ مدرن، در گسترش ایالات متحده آمریکا ایفا شد. در قرون ۱۸ و ۱۹، نقشه برداران مسئولیت تقسیم و ترسیم مرزهای سرزمین‌های غربی را بر عهده داشتند. نقشه‌های آن‌ها نه تنها برای ایجاد اسناد قانونی بلکه برای تعیین هویت و مالکیت اراضی مورد استفاده قرار می‌گرفت.

امروزه نقشه برداری به لطف فناوری‌های پیشرفته مانند سیستم موقعیت‌یاب جهانی (GPS) و سامانه‌های اطلاعات جغرافیایی (GIS) به شکلی بی‌سابقه دقیق و کارآمد شده است. این فناوری‌ها امکان نقشه برداری از مناطق وسیع با دقت میلی‌متری را فراهم کرده‌اند، به‌طوری‌که حتی در پروژه‌های پیچیده مهندسی و عمرانی از آن استفاده می‌شود. نقشه برداری دیگر صرفاً یک ابزار اندازه‌گیری نیست، بلکه به علمی استراتژیک برای توسعه شهرها، حفظ محیط زیست، مدیریت منابع طبیعی و برنامه‌ریزی کلان اقتصادی تبدیل شده است.

به‌طور کلی، نقشه برداری زمینی به ترکیبی از علم، هنر، باستان‌شناسی و دقت بالای علمی تبدیل شده است؛ ابزاری که در حفظ حقوق مالکیت، تعیین مرزها و فراهم کردن اطلاعات مستقل و معتبر نقش کلیدی ایفا می‌کند. این علم قدیمی با قدمتی هزاران ساله، همچنان در عصر مدرن در حال تحول است و با فناوری‌های نوین هم‌راستا شده تا نیازهای پیچیده بشر امروزی را برآورده کند.

وظایف نقشه بردار چیست؟

نقشه بردار فردی حرفه‌ای است که برای اندازه‌گیری و مستندسازی دقیق موقعیت ویژگی‌های طبیعی و ساخت دست بشر بر روی زمین آموزش دیده است. یکی از وظایف اصلی نقشه بردار، تعیین مرزهای املاک است. این مرزها در اسناد قانونی توصیف می‌شود و نقشه بردار با پیروی از این توصیف‌ها، مرزهای زمین را روی محل واقعی مشخص می‌کند تا مالک از حدود دقیق املاک خود مطلع شود. آن‌ها از ابزارها و تکنیک‌های مختلفی برای جمع‌آوری داده‌ها استفاده می‌کنند که شامل ابزارهای نقشه‌برداری سنتی مانند توتال استیشن و ترازیاب، و همچنین فناوری‌های مدرن مانند GPS و GIS است.

پس از جمع‌آوری داده‌ها، نقشه بردار آن‌ها را تحلیل کرده و نقشه یا سندی را ایجاد می‌کند که موقعیت ویژگی‌های مختلف زمین را نشان می‌دهد. این نقشه یا سند که به عنوان نقشه شناخته می‌شود، برای اهداف مختلفی از جمله تعیین مرزهای املاک، ایجاد اسناد قانونی و برنامه‌ریزی پروژه‌های ساخت‌وساز استفاده می‌شود.

نحوه کار نقشه برداری زمینی: درک اصول اولیه

اگر شما صاحب ملک، توسعه‌دهنده یا فردی علاقه‌مند به نقشه‌برداری هستید، آشنایی با اصول اولیه این حوزه ضروری است. نقشه برداری زمینی فرآیند تعیین دقیق موقعیت ویژگی‌های طبیعی و انسانی روی سطح زمین است. از این روش برای تعیین مرزهای املاک، برنامه‌ریزی پروژه‌های ساخت‌وساز، و حتی ایجاد نقشه‌ها و اسناد قانونی استفاده می‌شود.

در ادامه انواع زمینه ها و شاخه های نقشه برداری زمینی و مراحل انجام کار را توضیح میدهیم.

انواع نقشه برداری زمینی

چندین نوع مختلف نقشه برداری زمینی وجود دارد که هر کدام هدف خاص و تکنیک‌های متفاوتی دارند:

نقشه برداری مرزی : برای تعیین مکان دقیق مرزهای یک ملک استفاده می‌شود. اغلب برای ایجاد اسناد قانونی مانند اسناد مالکیت و حل اختلافات مرزی استفاده می‌شود.

نقشه برداری توپوگرافی : نقشه‌ های دقیقی را ایجاد می‌کند که شامل پستی و بلندی زمین و ویژگی‌های طبیعی و ساخت دست بشر مانند ساختمان‌ها، جاده‌ها و منابع آبی است. این نوع نقشه‌ برداری برای برنامه‌ ریزی پروژه‌های ساخت‌ و ساز و ارزیابی‌ های زیست‌ محیطی استفاده می‌شود.

نقشه برداری ساخت‌ و ساز : برای تعیین مکان دقیق پروژه‌های ساخت‌ و ساز بر روی یک قطعه زمین استفاده می‌شود. این نوع نقشه برداری تضمین می‌کند که پروژه در مکان درست و مطابق با مقررات محلی ساخته شود.

نقشه برداری GIS : از فناوری‌های رایانه‌ای برای ایجاد نقشه‌های دیجیتال و پایگاه‌های داده از ویژگی‌های یک ملک استفاده می‌کند. این نوع نقشه برداری معمولاً در برنامه‌ ریزی شهری، مدیریت منابع طبیعی و مدیریت بحران به کار می‌رود.

اهمیت نقشه برداری زمینی

نقشه برداری زمینی نقش بسیار مهمی در بسیاری از جنبه‌های زندگی روزمره ایفا می‌کند. این کار برای تعیین مرزهای املاک، برنامه‌ ریزی پروژه‌های ساخت‌ و ساز و ایجاد نقشه‌ها و اسناد قانونی استفاده می‌شود. بدون نقشه برداری دقیق، توسعه امن و کارآمد زمین یا حتی دانستن مالکیت املاک امکان‌ پذیر نخواهد بود.

علاوه بر این، نقشه برداری زمینی در حفاظت از محیط زیست نیز اهمیت دارد. نقشه برداران با ایجاد نقشه‌های دقیق و شناسایی ویژگی‌ های طبیعی مانند تالاب‌ ها، دشت‌ های سیلابی و سایر مناطق حساس، به اطمینان از توسعه‌ای کمک می‌کنند که تأثیرات منفی بر محیط زیست را به حداقل می‌رساند.
همچنین، این حوزه به طور مداوم با استفاده از فناوری‌ها و تکنیک‌های جدید در حال تحول است. با استفاده از سیستم‌های موقعیت‌ یابی جهانی (GPS) و سیستم‌های اطلاعات جغرافیایی (GIS)، نقشه‌ برداران اکنون قادر به ایجاد نقشه‌ها و مدل‌های سه‌بعدی دقیق‌تر هستند. این فناوری می‌تواند برای نظارت بر تغییرات زمین، تشخیص خطرات احتمالی و برنامه‌ریزی برای توسعه آینده استفاده شود.

مراحل نقشه برداری زمینی

فرآیند نقشه برداری زمینی شامل چندین مرحله است که در ادامه به آن میپردازیم :

برنامه‌ ریزی و طراحی شبکه‌های نقاط کنترل :
در ابتدا باید یک سری نقاط مرجع روی زمین انتخاب شوند که به آنها نقاط کنترل گفته می‌شود. این نقاط باید با دقت بالا مشخص شوند تا به عنوان مبنای سایر اندازه‌گیری‌ها استفاده شوند.

اندازه‌گیری فواصل و زوایا :
برای تعیین دقیق مکان نقاط، ابزارهای مختلفی استفاده می‌شود، از جمله توتال استیشن (Total Station) ، تئودولیت (Theodolite) ، و GPS. فاصله‌ یابی به وسیلهٔ نوار، فاصله‌ سنج‌های لیزری یا GPS صورت می‌گیرد. اندازه‌ گیری زوایا به کمک ابزارهایی مثل تئودولیت انجام می‌شود که می‌تواند زاویه‌های افقی و عمودی را اندازه‌گیری کند.

ترکیب داده‌ها و پردازش اطلاعات :
پس از اندازه‌گیری، داده‌های به دست آمده از میدان وارد سیستم‌های کامپیوتری می‌شود تا مدل‌های دقیق سه‌بعدی یا دوبعدی از سطح زمین ایجاد شوند.

ترسیم نقشه‌ها :
با استفاده از نرم‌ افزارهای تخصصی مانند AutoCAD و GIS، نقشه‌ها و پلان‌های دقیق از سطح زمین و موقعیت‌های مرتبط تهیه می‌شود.

لازم به ذکر است که هر پروژه منحصر به فرد است و مراحل و زمان‌بندی ممکن است بسته به نوع نقشه برداری، پروژه و مکان متفاوت باشد.

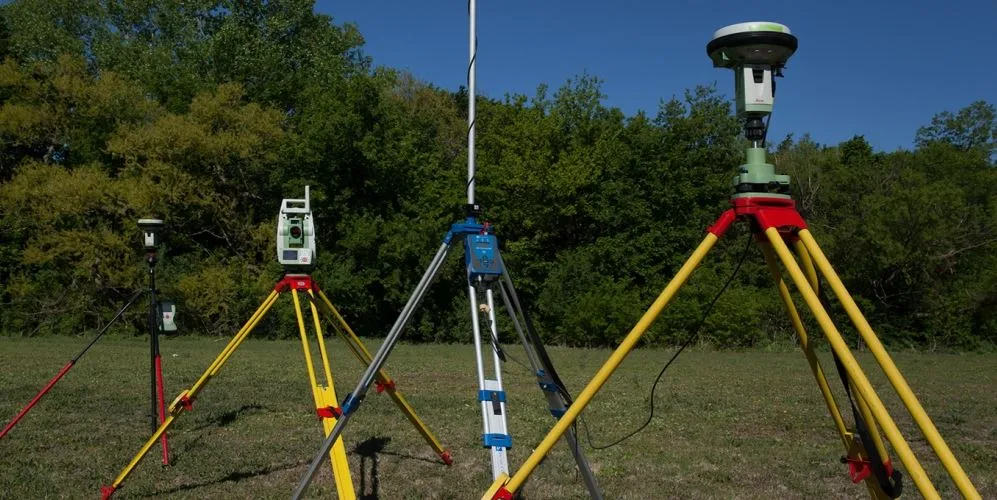

ابزار و وسایل مورد استفاده در نقشه برداری زمینی
(از ساده ترین تا پیشرفته ترین!)

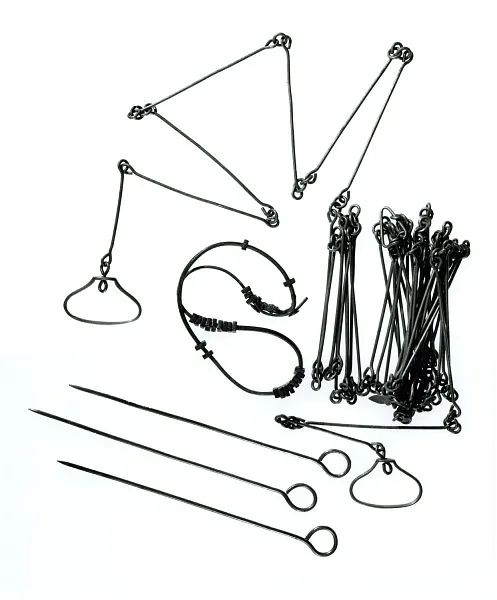

۱. متر (Tape Measure)

توضیح: یکی از ابتدایی‌ ترین ابزارهای نقشه‌برداری برای اندازه‌گیری فواصل کوچک و متوسط است. معمولاً از متر های فلزی یا پارچه‌ای استفاده می‌شود.
کاربرد: پروژه‌های کوچک یا اندازه‌ گیری‌های اولیه.

۲. گونیای مساحی (Surveyor’s Compass)

توضیح: ابزاری برای اندازه‌گیری زاویه‌ها و جهت‌ یابی است. گونیای مساحی شامل یک سوزن مغناطیسی و زاویه‌ سنج است که برای جهت‌ یابی و نقشه‌ برداری استفاده می‌شود.
کاربرد: جهت‌ یابی و اندازه‌گیری زاویه در زمین.

۳. تئودولیت (Theodolite)

توضیح: وسیله‌ای بسیار دقیق برای اندازه‌گیری زاویه‌های افقی و عمودی است. این دستگاه به صورت مکانیکی و نوری عمل می‌کند و از آن در پروژه‌های بزرگ استفاده می‌شود.
کاربرد: نقشه‌برداری دقیق، اندازه‌گیری زاویه‌های بزرگ در پروژه‌های عمرانی.

۴. ترازیاب یا سطح سنج (Level Instrument)

توضیح: این ابزار برای اندازه‌گیری اختلاف ارتفاع بین دو نقطه در زمین استفاده می‌شود. انواع مختلفی از سطح‌ سنج‌ها وجود دارند که شامل نیوو و دوربین ترازیاب می‌شوند.
کاربرد: تعیین ارتفاع و تراز کردن سطوح.

۵. توتال استیشن (Total Station)

توضیح: یکی از پیشرفته‌ ترین دستگاه‌ های نقشه‌ برداری است که قادر به اندازه‌ گیری فاصله، زاویه‌های افقی و عمودی، و انجام محاسبات پیچیده است. این دستگاه ترکیبی از تئودولیت و فاصله‌یاب الکترونیکی است.
کاربرد: پروژه‌های بزرگ عمرانی، ساخت و سازها، و نقشه‌ برداری دقیق.

۶. جی‌پی‌اس نقشه‌ برداری (GPS)

توضیح: از جی‌ پی‌ اس برای تعیین مختصات دقیق نقاط در زمین استفاده می‌شود. سیستم‌های جی‌پی‌اس پیشرفته می‌توانند با دقت بسیار بالا تا چند میلی‌ متر موقعیت نقاط را مشخص کنند.
کاربرد: تعیین مختصات جغرافیایی با دقت بالا در پروژه‌های بزرگ.

۷. اسکنر لیزری سه‌ بعدی (3D Laser Scanner)

توضیح: ابزاری پیشرفته برای اسکن کردن محیط و تولید مدل‌های سه‌ بعدی از آن است. این دستگاه با استفاده از لیزر، محیط را با دقت بسیار بالا اسکن می‌کند.
کاربرد: مستند سازی و نقشه‌ برداری دقیق از بناها و سازه‌ها، و پروژه‌های مهندسی پیشرفته.

این نکته حائز اهمیت است که موارد بالا در اکثر شاخه های نقشه برداری و پروژه ها مورد استفاده قرار می‌گیرد و فقط مرتبط با نقشه برداری زمینی نمی‌باشد.

مدت زمان لازم برای انجام نقشه برداری

مدت زمان مورد نیاز برای انجام یک پروژه نقشه‌برداری به نوع پروژه و پیچیدگی آن بستگی دارد. در ادامه به چند نوع نقشه‌برداری و زمان تقریبی لازم برای هر کدام اشاره می‌کنم:

1. نقشه‌برداری‌های ساده (مسکونی یا کوچک):
   این نوع پروژه‌ها بیشتر برای خرید یا فروش ملک انجام می‌شوند و به طور کلی زمان زیادی نیاز ندارند. بسته به اندازه ملک و دقت مورد نیاز، این پروژه‌ها معمولاً بین 1 تا 2 روز طول می‌کشند. این نوع نقشه‌برداری شامل اندازه‌گیری‌های اولیه، ترسیم نقشه و ارائه گزارش نهایی است.
2. نقشه‌برداری‌های تجاری و ساختمانی:
   پروژه‌های بزرگ‌تری که شامل بررسی زمین‌های وسیع، ارزیابی زیرساخت‌ها و تجزیه و تحلیل داده‌های زیرزمینی هستند، به زمان بیشتری نیاز دارند. معمولاً این نقشه‌برداری‌ها بین 30 تا 60 روز طول می‌کشند. این زمان می‌تواند به ویژه اگر شامل تحلیل‌های پیچیده‌تری مانند رادار نفوذی زمین (GPR) یا نقشه‌برداری با استفاده از پهپادها باشد، افزایش یابد.
3. پروژه‌های شهری یا نقشه‌برداری محیطی بزرگ:
   این نوع پروژه‌ها به دلیل نیاز به بررسی‌های جامع و تحلیل داده‌های فراوان، معمولاً ممکن است ماه‌ها طول بکشد. برای مثال، نقشه‌برداری برای برنامه‌ریزی شهری یا مدیریت منابع طبیعی اغلب به بازدیدهای میدانی متعدد و استفاده از ابزارهای مختلف مانند سیستم‌های موقعیت‌یابی جهانی (GNSS) و سیستم‌های اطلاعات جغرافیایی (GIS) نیاز دارد.
4. پروژه‌های تخصصی:
   در برخی از موارد خاص مانند نقشه‌برداری زمین‌شناسی یا هیدرولوژیکی، زمان انجام پروژه به شدت تحت تأثیر شرایط محیطی، نیاز به تحقیق‌های میدانی و تحلیل‌های پیچیده قرار دارد. این پروژه‌ها ممکن است هفته‌ها یا حتی ماه‌ها به طول بینجامند.

در کل، پیشرفت فناوری در حوزه نقشه‌برداری، زمان انجام پروژه‌ها را به‌طور قابل‌توجهی کاهش داده است. ابزارهای مدرن مانند پهپادها و اسکنرهای لیزری می‌توانند به‌سرعت داده‌های دقیق جمع‌آوری کرده و نیاز به بازبینی‌های مکرر را به حداقل برسانند. همچنین، نرم‌افزارهای پیشرفته تحلیل داده و مدل‌سازی به کاهش زمان تحلیل و ارائه نتایج کمک می‌کنند. این پیشرفت‌ها موجب افزایش دقت و کارایی در فرآیند نقشه‌برداری شده است.

نتیجه‌گیری

نقشه برداری زمینی به عنوان یکی از حیاتی‌ترین علوم مهندسی، از گذشته‌های دور تا امروز تأثیر شگرفی بر توسعه جوامع و زیرساخت‌های آن‌ها داشته است. اهمیت نقشه برداری زمینی به دلیل توانایی آن در فراهم‌کردن اطلاعات دقیق جغرافیایی، تعیین مرزهای مالکیت، طراحی و اجرای پروژه‌های عمرانی، و کمک به مدیریت بهتر منابع طبیعی است. این علم از زمان‌های باستان، هنگامی که با ابزارهای ساده مانند طناب و چوب اندازه‌گیری انجام می‌شد، تا امروز که با تکنولوژی‌های پیشرفته‌ای نظیر جی‌پی‌اس، توتال استیشن و لیزر اسکنر کار می‌کند، تغییرات گسترده‌ای را تجربه کرده است.

ابزارهای ابتدایی نقشه برداری، که تنها برای اندازه‌گیری فاصله‌های ساده و زاویه‌های محدود استفاده می‌شدند، امروزه با پیشرفت‌های فناورانه جای خود را به دستگاه‌هایی داده‌اند که با دقت بسیار بالاتری می‌توانند فاصله‌ها، زاویه‌ها و ارتفاعات را اندازه‌گیری کنند. ابزارهای نوینی همچون جی‌پی‌اس دقیق و اسکنرهای لیزری سه‌ بعدی ، به نقشه‌برداران این امکان را می‌دهد تا به‌سرعت و با دقتی بالا نقشه‌هایی از مناطق پیچیده و پرچالش تهیه کنند. این پیشرفت‌ها به‌ویژه در پروژه‌های عظیم شهری، ساخت‌وسازهای گسترده، و برنامه‌ریزی‌های زیرساختی نقشی کلیدی ایفا می‌کنند.

نقشه برداری زمینی به دلیل کاربردهای گسترده آن در حوزه‌های مختلف، از جمله عمران و ساخت‌ و ساز، برنامه‌ ریزی شهری، مدیریت منابع طبیعی، و تعیین مرزهای مالکیتی، یکی از بخش‌های مهم در توسعه پایدار هر جامعه‌ای است. این علم به‌عنوان پایه‌ای برای تمامی پروژه‌های عمرانی، نه تنها به ایجاد زیرساخت‌های فیزیکی کمک می‌کند، بلکه به دولت‌ها و شرکت‌های خصوصی نیز امکان می‌دهد تا از منابع طبیعی به‌طور مؤثرتری استفاده کنند و در عین حال از مشکلاتی مانند تجاوز به مرزها و دعاوی مالکیتی جلوگیری کنند.

در نهایت، نقشه برداری زمینی با استفاده از ابزارهای پیشرفته و روش‌های جدید، به یکی از ابزارهای حیاتی برای توسعه سریع و دقیق زیر ساخت‌ها و مدیریت بهینه محیط‌ زیست تبدیل شده است. پیشرفت فناوری در این حوزه نه تنها دقت و سرعت اجرای پروژه‌ ها را افزایش داده، بلکه زمینه‌ای برای رشد و پیشرفت سایر رشته‌های مهندسی نیز فراهم آورده است. از این رو، آینده نقشه برداری زمینی روشن است و با استفاده از تکنولوژی‌های نوین، به توسعه هرچه بهتر جوامع بشری کمک خواهد کرد.
