نقشه برداری و سنجش از دور در مدیریت زلزله قسمت اول

مقدمه

آیا می‌دانستید که هر روز بیش از ۱۰۰ زلزله در نقاط مختلف جهان رخ می‌دهد؟ برخی خفیف و غیرقابل احساس، برخی ویرانگر و فاجعه‌بار. اما چگونه دانشمندان می‌توانند این پدیده‌های پیچیده زمین‌شناسی را رصد، پیش‌بینی و مدیریت کنند؟ پاسخ در آسمان نهفته است در ماهواره‌هایی که به طور مداوم کره زمین را زیر نظر دارند.

فناوری‌های نقشه برداری و سنجش از دور طی دو دهه اخیر انقلابی در علم لرزه شناسی ایجاد کرده‌اند. از ماهواره‌های راداری که کوچکترین تغییرات سطح زمین را با دقت میلی‌متری می‌سنجند، تا سیستم‌های موقعیت‌یاب جهانی که حرکت پوسته زمین را لحظه‌به‌لحظه ثبت می‌کنند، این ابزارها دید چندبعدی و بی‌سابقه‌ای از رفتار زمین ارائه می‌دهند.

در این مقاله جامع، با انواع داده‌های جغرافیایی کاربردی در لرزه شناسی آشنا می‌شوید. خواهید دید که چگونه تکنیک‌های پیشرفته پردازش داده، از ادغام اطلاعات چندمنبعی تا هوش مصنوعی، به شناسایی علائم پیش از زلزله کمک می‌کنند. نقش حیاتی این فناوری‌ها را در مراحل پیش، حین و پس از زلزله بررسی خواهیم کرد از پایش ناهنجاری‌های حرارتی گرفته تا ارزیابی سریع خسارات و مدیریت بحران.

همچنین با کاربردهای تخصصی‌تری مانند شناسایی روانگرایی خاک، نقشه برداری گسل‌های فعال و پیش‌بینی بلایای ثانویه آشنا می‌شوید. در نهایت، چالش‌های پیش رو و آینده این فناوری‌ها را بررسی می‌کنیم تا درک کنیم چگونه علم و فناوری در حال تبدیل زلزله از یک فاجعه غافلگیرکننده به پدیده‌ای قابل پیش‌بینی و مدیریت هستند.

با ما همراه باشید تا سفری علمی و کاربردی به دنیای نقشه برداری لرزه‌ای و فناوری‌های نوین جغرافیایی تجربه کنید، دنیایی که ممکن است در آینده‌ای نه‌چندان دور، جان میلیون‌ها انسان را نجات دهد.

انواع داده‌های جغرافیایی در لرزه شناسی

فناوری‌های سنجش از دور مجموعه‌ای گسترده از داده‌های جغرافیایی را در اختیار لرزه‌شناسان قرار می‌دهند که هر یک نقش منحصربه‌فردی در درک بهتر رفتار زمین و زلزله‌ها دارند.

داده‌های GIS و سیستم‌های اطلاعات جغرافیایی

سیستم‌های اطلاعات جغرافیایی (GIS) بستری قدرتمند برای یکپارچه‌سازی و تحلیل داده‌های مکانی فراهم می‌کنند. این سیستم‌ها امکان ترکیب لایه‌های مختلف اطلاعاتی، از جمله نقشه‌های زمین‌شناسی، پراکندگی جمعیت، شبکه‌های زیرساختی و داده‌های ژئوفیزیکی را می‌دهند.

در لرزه شناسی، GIS نقش «مرکز فرماندهی داده‌ها» را دارد و پژوهشگران با آن می‌توانند الگوهای پیچیده را شناسایی کنند. به عنوان مثال، تلفیق داده‌های تاریخی زلزله‌ها با نقشه‌های گسلی، امکان شناسایی دقیق‌تر مناطق پرخطر را فراهم می‌کند.

قابلیت تحلیل فضایی GIS پاسخ به پرسش‌هایی مانند «کدام مناطق مسکونی در معرض بیشترین خطر هستند؟» یا «نزدیک‌ترین مراکز امدادی به نقاط آسیب‌دیده کجا هستند؟» را ممکن می‌سازد.

داده‌های حرارتی و نوری

داده‌های حرارتی: ماهواره‌های مجهز به سنسورهای حرارتی، تغییرات دمای سطح زمین را با دقت بالا ثبت می‌کنند. این داده‌ها برای شناسایی آنومالی‌های حرارتی مرتبط با فعالیت‌های زیرزمینی پیش‌لرزه‌ای کاربرد دارند.

داده‌های نوری: تصاویر با وضوح بالا از سطح زمین تهیه می‌کنند و در نقشه برداری تغییرات فیزیکی زمین پس از زلزله مفید هستند. مقایسه تصاویر قبل و بعد از زلزله، میزان خسارات وارد بر ساختمان‌ها، جاده‌ها و پل‌ها را آشکار می‌سازد.

داده‌های چندطیفی: امکان تشخیص تغییرات پوشش گیاهی را فراهم می‌کنند که می‌تواند نشانگر تغییرات رطوبت خاک یا جابه‌جایی زمین باشد.

داده‌های راداری

  SAR (Synthetic Aperture Radar): با ارسال و دریافت امواج الکترومغناطیسی، اطلاعات دقیق از توپوگرافی و تغییرات سطح زمین ارائه می‌دهد.

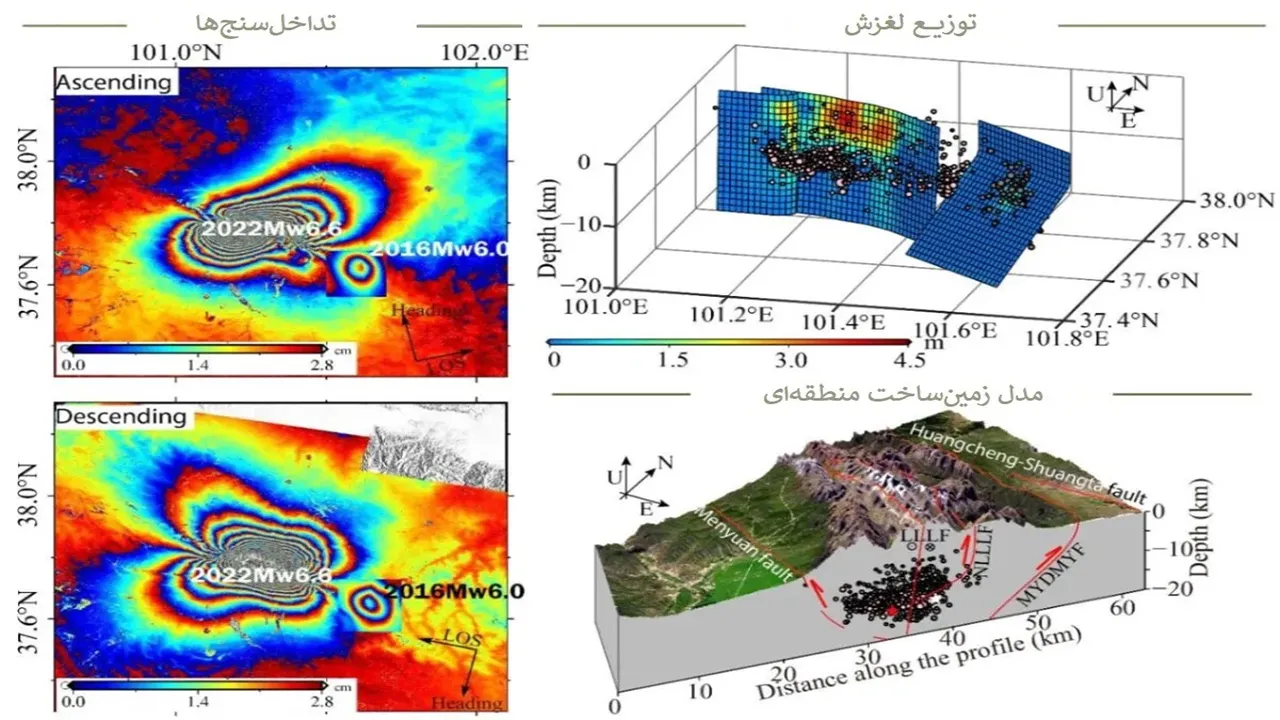

  InSAR: با مقایسه تصاویر راداری در زمان‌های مختلف، جابه‌جایی‌های سطحی زمین را با دقت میلی‌متری اندازه‌گیری می‌کند و برای شناسایی تغییرشکل‌های پیش‌لرزه‌ای و ارزیابی فرونشست‌های پسازلزله کاربرد دارد.

LiDAR:  با پالس‌های لیزری، نقشه‌های سه‌بعدی دقیق از سطح زمین تولید می‌کند و برای شناسایی گسل‌های پنهان و بررسی ریزساختارهای زمین‌شناسی مفید است.

سیستم‌های ناوبری ماهواره‌ای

شبکه‌های GNSS مانند GPS، GLONASS و Galileo امکان اندازه‌گیری دقیق جابه‌جایی زمین را فراهم می‌کنند. ایستگاه‌های ثابت GNSS موقعیت خود را به‌طور پیوسته با دقت سانتی‌متری ثبت می‌کنند.

این داده‌ها امکان پایش حرکات تکتونیکی و انباشت تنش در گسل‌ها را فراهم کرده و تحلیل سری زمانی آنها، سرعت و جهت حرکت پوسته زمین را نشان می‌دهد. در مناطق لرزه‌خیز، شبکه‌های متراکم GNSS قادر به شناسایی تغییرات ناگهانی حرکت زمین هستند که می‌تواند نشانه افزایش احتمال وقوع زلزله باشد.

تکنیک‌های پیشرفته‌ی پردازش داده

ادغام داده‌های چندمنبعی

یکی از چالش‌های اصلی لرزه شناسی مدرن، ترکیب داده‌های متنوع از منابع مختلف است. هر نوع داده جنبه‌ای از پدیده زلزله را بازنمایی می‌کند و ادغام هوشمندانه آنها تصویری جامع‌تر ارائه می‌دهد.

تکنیک‌های Data Fusion امکان ترکیب داده‌های SAR، حرارتی، GNSS و لرزه‌نگاری زمینی را فراهم می‌کنند و دید چندبعدی و دقیق‌تری از رفتار زمین ارائه می‌دهند. همچنین، الگوریتم‌های یادگیری ماشین می‌توانند الگوهای پنهان در داده‌های چندمنبعی را شناسایی کنند که با روش‌های سنتی قابل کشف نیستند، و به بهبود پیش‌بینی خطر و ارزیابی خسارات کمک می‌کنند.

تحلیل داده‌های سری زمانی

داده‌های جمع‌آوری‌شده در طول زمان، اطلاعات ارزشمندی درباره روندها و تغییرات تدریجی زمین ارائه می‌دهند.

تحلیل سری زمانی داده‌های InSAR می‌تواند فرونشست تدریجی یا برآمدگی ناشی از فعالیت‌های زیرزمینی را نشان دهد.

تکنیک‌های آماری پیشرفته مانند تحلیل روند، حذف نویز و شناسایی نقاط شکست، امکان تفکیک تغییرات معنادار از نوسانات طبیعی را فراهم می‌کنند.

پردازش خودکار سری‌های زمانی با هوش مصنوعی، شناسایی آنومالی‌ها در زمان واقعی و صدور هشدارهای زودهنگام را ممکن می‌سازد.

نقش سنجش از دور در مراحل پیش و پس از زلزله

مرحله‌ی پیش از زلزله

شناسایی علائم پیش‌نشانگر زلزله یکی از چالش‌های اصلی لرزه شناسی است. فناوری‌های سنجش از دور ابزارهایی نوین برای پایش این نشانه‌ها فراهم کرده‌اند.

پیش‌بینی زلزله از طریق شناسایی ناهنجاری‌ها

پیش‌بینی دقیق زمان و مکان زلزله هنوز حل نشده است، اما شناسایی ناهنجاری‌های پیش‌لرزه‌ای می‌تواند سرنخ‌های ارزشمندی ارائه دهد. مطالعات نشان داده‌اند که پیش از برخی زلزله‌های بزرگ، تغییراتی در سطح زمین رخ می‌دهد؛ مانند افزایش دما، تغییرات میدان‌های الکترومغناطیسی و جابه‌جایی‌های تدریجی پوسته زمین.

ماهواره‌ها با پوشش وسیع و پایش مداوم، قادر به ثبت این ناهنجاری‌ها هستند و الگوریتم‌های پردازش تصویر و یادگیری ماشین می‌توانند تغییرات واقعی را از نوسانات طبیعی زمین تفکیک کنند.

ناهنجاری‌های حرارتی و الکترومغناطیسی

• ناهنجاری حرارتی: افزایش غیرعادی دمای سطح زمین پیش از زلزله، احتمالا ناشی از آزاد شدن گازهای گرم‌خانه‌ای یا تغییر جریان سیالات زیرزمینی است.

• تغییرات الکترومغناطیسی: برخی ماهواره‌ها اختلال‌های میدان الکترومغناطیسی را پیش از زلزله‌های بزرگ ثبت کرده‌اند.

تغییرات گرانشی و پایش ماهواره‌ای

ماهواره‌های گرانش‌سنجی (مانند GRACE) قادر به اندازه‌گیری تغییرات جزئی میدان گرانشی زمین هستند که می‌تواند ناشی از جابه‌جایی توده‌های سنگی زیرسطحی یا تغییر توزیع جرم در پوسته زمین باشد. پایش مداوم این تغییرات، اطلاعات ارزشمندی درباره انباشت تنش در نواحی گسلی ارائه می‌دهد.

مرحله‌ی پس از زلزله

پس از وقوع زلزله، واکنش سریع و تصمیم‌گیری مؤثر نقشی حیاتی در کاهش تلفات و خسارات دارد. فناوری‌های جغرافیایی و سنجش از دور در این مرحله نقش محوری ایفا می‌کنند.

ارزیابی سریع خسارات

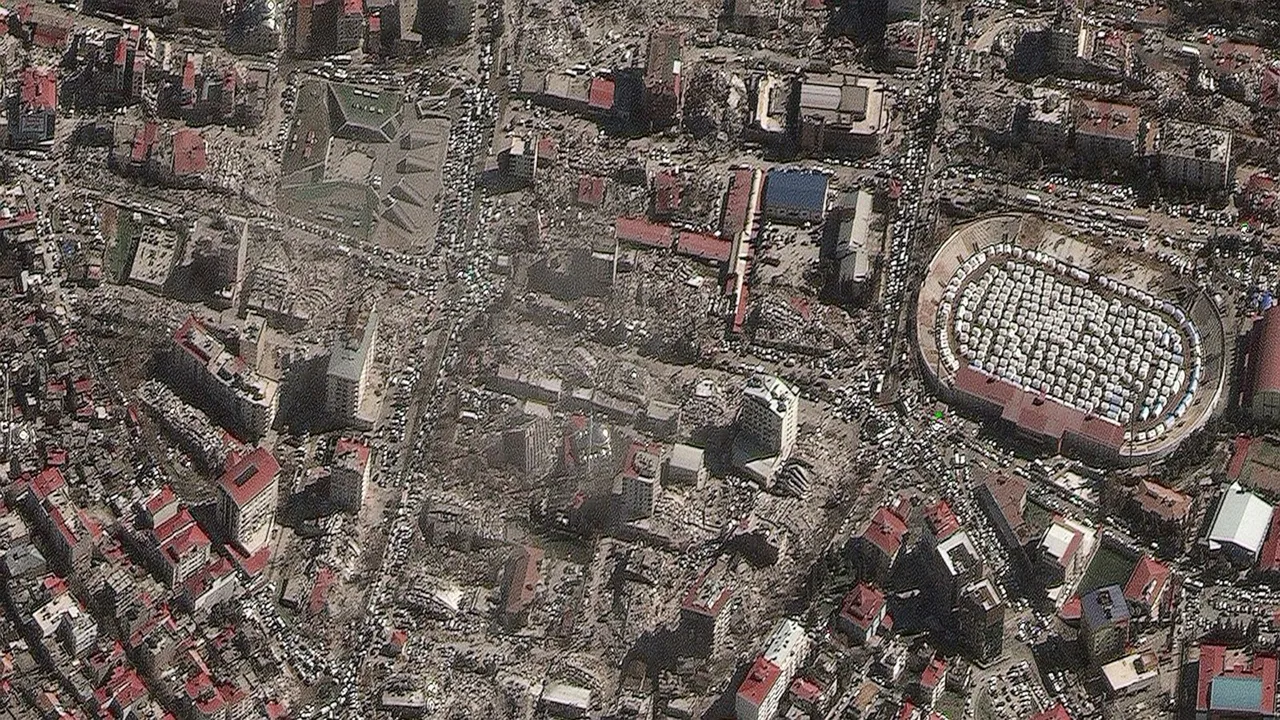

تصاویر ماهواره‌ای با وضوح بالا چند ساعت پس از زلزله در دسترس قرار می‌گیرند.

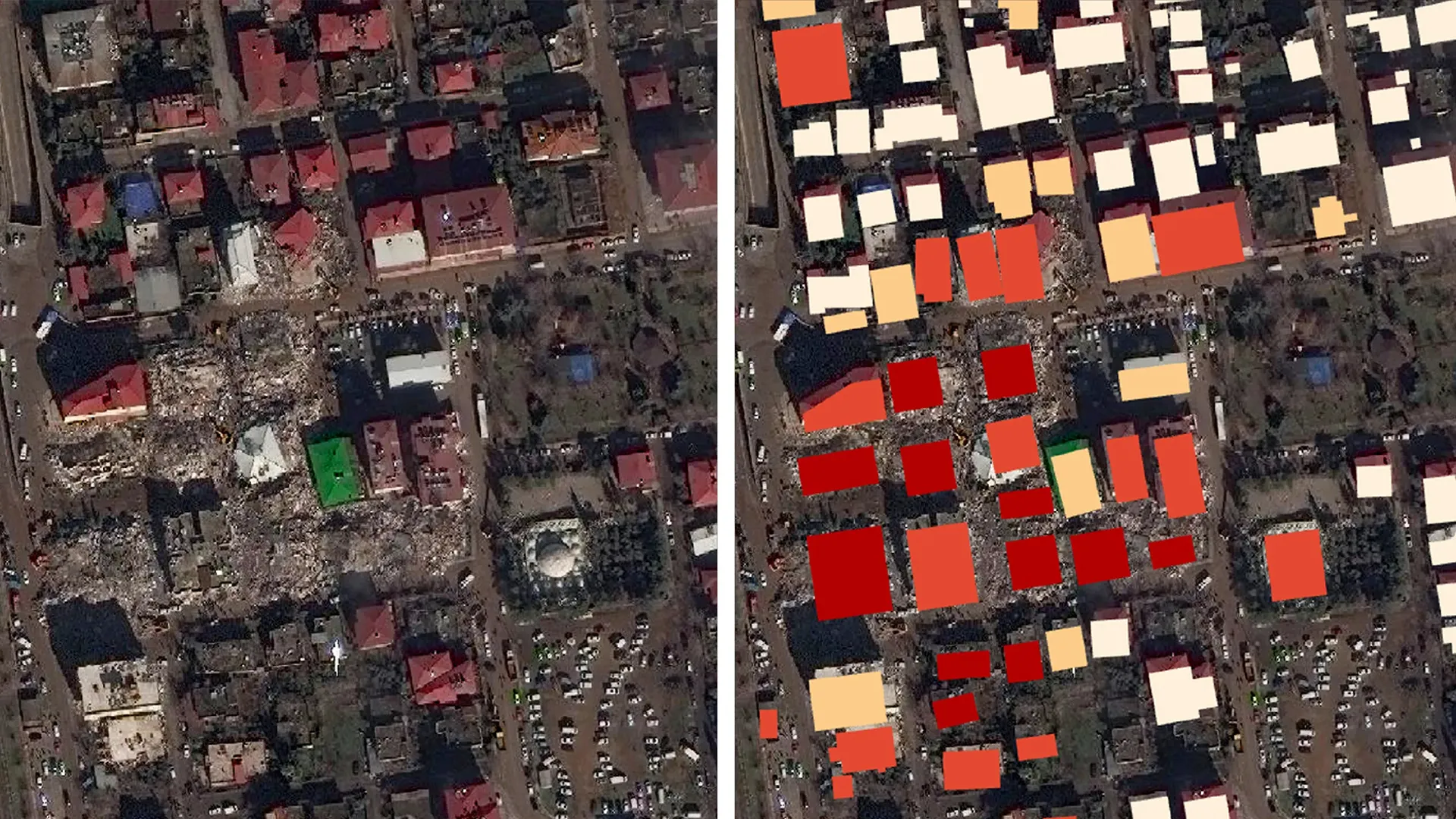

مقایسه تصاویر قبل و بعد با الگوریتم‌های تشخیص تغییر، امکان شناسایی خودکار مناطق تخریب‌شده و تولید نقشه‌های خسارت را فراهم می‌کند.

پهپادها با دوربین‌های با وضوح بالا، تصاویر دقیق‌تر از مناطق بحرانی ارائه می‌دهند و در ارزیابی خسارات سازه‌ای مفید هستند.

نقشه برداری تغییرات سطح زمین

زلزله‌های بزرگ می‌توانند تغییرات قابل‌توجهی در توپوگرافی زمین ایجاد کنند. تکنیک InSAR قادر است میزان جابه‌جایی زمین را با دقت سانتیمتری اندازه‌گیری کند.
این داده‌ها برای درک مکانیسم گسلش، مدل‌سازی منبع زلزله و شناسایی مناطق در معرض خطر لغزش‌های ثانویه اهمیت فراوان دارند.

فناوری LiDAR هوایی نیز امکان تولید نقشه‌های سه‌بعدی بسیار دقیق از مناطق آسیب‌دیده را فراهم می‌کند که در برنامه‌ریزی بازسازی و ارزیابی خطرات بعدی کاربرد دارد.

پلتفرم‌های GIS در مدیریت بحران

سیستم‌های اطلاعات جغرافیایی (GIS) ابزار اصلی مدیریت داده‌ها و هماهنگی عملیات در مراکز مدیریت بحران هستند. این پلتفرم‌ها نقشه‌های زنده‌ای از موقعیت تیم‌های امداد، مراکز درمانی، اردوگاه‌های اسکان موقت و مناطق آسیب‌دیده ارائه می‌دهند.

قابلیت تحلیل فضایی GIS به تصمیم‌گیری‌های هوشمندانه کمک می‌کند، مانند انتخاب مسیرهای بهینه برای ارسال کمک‌ها یا تعیین مکان‌های مناسب برای استقرار بیمارستان‌های صحرایی.
نسخه‌های تحت‌وب GIS نیز امکان تبادل داده‌ی real-time میان سازمان‌ها را فراهم کرده و همکاری بین‌نهادی را تسهیل می‌کنند.

کاربردهای تخصصی و بلایای ثانویه

زلزله‌ها اغلب به بروز بلایای ثانویه منجر می‌شوند که خود می‌توانند خسارات سنگینی ایجاد کنند. فناوری‌های سنجش از دور در پایش و مدیریت این خطرات نیز مؤثر هستند.

روانگرایی و فرونشست

روانگرایی خاک یکی از خطرناک‌ترین پدیده‌های ثانویه‌ی زلزله است. تحلیل داده‌هایSAR  می‌تواند مناطق مستعد روانگرایی را پیش از وقوع زلزله شناسایی کند.
پس از زلزله نیز داده‌هایInSAR  برای اندازه‌گیری میزان فرونشست ناشی از روانگرایی و ارزیابی پایداری سازه‌ها کاربرد دارند.

شناسایی گسل‌های فعال

نقشه برداری دقیق گسل‌ها برای ارزیابی خطر لرزه‌ای حیاتی است. فناوریLiDAR  با حذف پوشش گیاهی، ردپای گسل‌ها را حتی در مناطق جنگلی آشکار می‌کند.
ترکیب داده‌های LiDAR با تصاویر ماهواره‌ای و داده‌های زمینی، امکان شناسایی گسل‌های پنهان را فراهم می‌آورد که در ارزیابی ریسک و برنامه‌ریزی شهری اهمیت بالایی دارند.

مدیریت سونامی، زمین‌لغزش و آتش‌سوزی

زلزله‌های دریایی می‌توانند سونامی‌های ویرانگر ایجاد کنند. مدل‌سازی سریع سونامی با استفاده از داده‌های استخراج‌شده از InSAR و مکانیزم گسلش، در هشدار زودهنگام مؤثر است.

همچنین زلزله‌ها می‌توانند زمین‌لغزش‌های گسترده ایجاد کنند. تحلیل تصاویر ماهواره‌ای به شناسایی نواحی مستعد لغزش و طراحی برنامه‌های تخلیه‌ی اضطراری کمک می‌کند.

در مناطق شهری، زلزله‌ها ممکن است باعث بروز آتش‌سوزی‌های گسترده شوند. داده‌های حرارتی ماهواره‌ای می‌توانند کانون‌های آتش‌سوزی را شناسایی و روند گسترش آن را پایش کنند.

کشورهای پیشرو و چالشهای موجود

خوب است اشاره شود که تفاوت‌ها تنها در سطح تکنولوژی نیست، بلکه در مدیریت داده، سیاست‌گذاری و پیوند میان نهادهای علمی و اجرایی هم هست. مثلاً:

• در ژاپن، یکپارچه‌سازی داده‌های GNSS، لرزه‌نگاری و سنجش از دور در قالب سامانه‌های تصمیم‌یار دولتی انجام می‌شود.

• چین علاوه بر پایش، روی تحلیل هم‌زمان داده‌های چندمنبعی (multi-sensor fusion) برای پیش‌بینی زلزله سرمایه‌گذاری کرده است.

• ایران نیز در مسیر درستی قرار دارد، ولی نبود زیرساخت داده‌باز و تعامل بین سازمانی هنوز مانع اصلی بهره‌برداری کامل از فناوری‌هاست.

محدودیت‌ها و راهکارها

می‌توان کمی عمیق‌تر به مسئله دقت مکانی و زمانی پرداخت. مثلاً اشاره کرد که وضوح مکانی پایین‌تر از ۱۰ متر برای برخی کاربردهای پیش‌زلزله کافی نیست، و نیاز به ماهواره‌های hyperspectral و SAR با revisit کمتر از ۱۲ ساعت وجود دارد.
در بخش آموزش هم می‌شود پیشنهاد داد که ایجاد مرکز ملی تحلیل داده‌های لرزه‌ای مبتنی بر سنجش از دور می‌تواند بخشی از شکاف مهارتی را پر کند.

آینده فناوری‌های جغرافیایی در لرزه شناسی

پیشرفت‌های سریع فناوری، آینده‌ای روشن برای کاربرد فناوری‌های جغرافیایی در مطالعات لرزه شناسی ترسیم می‌کند.

هوش مصنوعی و یادگیری ماشین

الگوریتم‌های هوش مصنوعی و یادگیری عمیق در حال تحول استفاده از داده‌های سنجش از دور هستند. این الگوریتم‌ها می‌توانند به صورت خودکار ناهنجاری‌ها را شناسایی کنند، خسارات را طبقه‌بندی کنند و حتی الگوهای پیچیده‌ای را که برای انسان قابل تشخیص نیست کشف کنند.

شبکه‌های عصبی عمیق با آموزش بر روی داده‌های زلزله‌های گذشته، می‌توانند سرعت و دقت تحلیل‌ها را به طور چشمگیری افزایش دهند. کاربردهای آینده شامل پیش‌بینی بهتر خسارات، بهینه‌سازی واکنش اضطراری و حتی کمک به درک بهتر فرآیندهای پیش از زلزله است.

ماهواره‌های نسل جدید با دقت بالاتر

نسل جدید ماهواره‌های SAR با وضوح مکانی بهتر، دوره بازگشت کوتاه‌تر و قابلیت‌های پیشرفته‌تر در حال توسعه هستند. این ماهواره‌ها امکان پایش مداوم و دقیق‌تر تغییرات سطحی را فراهم خواهند آورد.

همچنین ماهواره‌های کوچک (CubeSats) که هزینه کمتری دارند و می‌توانند به صورت صورت‌فلکی پرتاب شوند، امکان پوشش زمانی بهتر و دسترسی گسترده‌تر به داده‌ها را فراهم می‌کنند. این روند دموکراسی‌سازی دسترسی به داده‌های ماهواره‌ای را تسریع خواهد کرد.

سیستم‌های هشدار زودهنگام

یکپارچه‌سازی داده‌های سنجش از دور با شبکه‌های لرزه‌نگاری و GNSS در سیستم‌های هشدار زودهنگام، امکان صدور هشدارهای سریع‌تر و دقیق‌تر را فراهم می‌آورد. این سیستم‌ها می‌توانند چند ثانیه تا دقیقه قبل از رسیدن امواج شدید، هشدار بدهند.

در آینده، این سیستم‌ها با استفاده از هوش مصنوعی و داده‌های بیشتر، قادر خواهند بود نه تنها به زلزله بلکه به بلایای ثانویه مانند سونامی و زمین‌لغزش نیز هشدار دهند. این قابلیت می‌تواند جان میلیون‌ها نفر را نجات دهد.

یکپارچه‌سازی کامل داده‌های چند منبعی

آینده در یکپارچه‌سازی یکپارچه کامل داده‌های مختلف در یک سیستم جامع است. پلتفرم‌های ابری با قدرت پردازش بالا، امکان تحلیل همزمان داده‌های ماهواره‌ای، زمینی، هواپایه و حتی داده‌های شبکه‌های اجتماعی را فراهم خواهند آورد.

این یکپارچه‌سازی با استفاده از استانداردهای مشترک داده، پروتکل‌های ارتباطی یکپارچه و سیستم‌های هوشمند مدیریت، تصویری جامع و لحظه‌ای از وضعیت قبل، حین و بعد از زلزله ارائه خواهد داد که پایه تصمیم‌گیری‌های بهتر و نجات جان بیشتر خواهد بود.

نتیجه گیری

فناوری‌های نقشه برداری و سنجش از دور تحولی بنیادین در علم لرزه شناسی ایجاد کرده‌اند و دید انسان از رفتار زمین را از محدوده ایستگاه‌های زمینی به فضای نامحدود آسمان گسترش داده‌اند. از ماهواره‌های SAR که با دقت میلی‌متری تغییرات سطح زمین را می‌سنجند، تا سیستم‌های GNSS که حرکات تکتونیکی را لحظه‌به‌لحظه ثبت می‌کنند، این ابزارها امکان پایش مداوم، جامع و دقیق پوسته زمین را فراهم آورده‌اند.

ادغام هوشمندانه داده‌های چندمنبعی با استفاده از الگوریتم‌های یادگیری ماشین، راه را برای شناسایی الگوهای پیچیده‌ای هموار کرده که تا پیش از این غیرقابل کشف بودند. سیستم‌های اطلاعات جغرافیایی نیز با یکپارچه‌سازی لایه‌های متنوع اطلاعاتی، از ابزاری صرفاً نقشه برداری به پلتفرمی قدرتمند برای تصمیم‌گیری و مدیریت بحران تبدیل شده‌اند.

با این حال، چالش‌هایی همچنان باقی‌مانده‌اند: محدودیت‌های وضوح مکانی و زمانی، هزینه‌های بالای داده‌های پیشرفته، کمبود نیروی انسانی متخصص و نیاز به همکاری‌های بین‌المللی گسترده‌تر. رفع این موانع مستلزم سرمایه‌گذاری هدفمند در آموزش، توسعه زیرساخت‌های داده‌باز و تقویت تعامل میان نهادهای علمی و اجرایی است.

آینده این حوزه روشن است: ماهواره‌های نسل جدید با دقت و پوشش بهتر، سیستم‌های هشدار زودهنگام یکپارچه و هوش مصنوعی قدرتمندتر، در حال تغییر دیدگاه ما نسبت به زلزله هستند. روزی که زلزله نه به‌عنوان فاجعه‌ای غافلگیرکننده بلکه به‌عنوان پدیده‌ای قابل پیش‌بینی و مدیریت درک شود، شاید دورتر از آنچه تصور می‌شود نباشد. تا آن روز، این فناوری‌ها هر روز به نجات جان انسان‌ها و کاهش خسارات کمک می‌کنند و این تنها آغاز راه است.

منابع

A Comprehensive Review of Geospatial Technology Applications in Earthquake - mdpi
