نقشه برداری زیرزمینی چیست؟ تعریف و کاربرد در معادن و تونل

مقدمه

آیا تا به حال فکر کرده‌اید چگونه شبکه‌های پیچیده مترو، تونل‌های عظیم کوهستانی یا معادن عمیق زیرزمینی طراحی و ساخته می‌شوند؟ پشت هر یک از این سازه‌های شگفت‌انگیز، علمی تخصصی به نام  نقشه برداری زیرزمینی قرار دارد که بدون آن، ساخت این پروژه‌ها تقریباً غیرممکن است.

در دنیای امروز که فضای سطحی شهرها روز به روز محدودتر می‌شود، توسعه زیرساخت‌های زیرزمینی از ضرورت‌های اجتناب‌ناپذیر شده است. از احداث خطوط مترو گرفته تا استخراج معادن، از انتقال خطوط لوله گاز و نفت تا ساخت نیروگاه‌های زیرزمینی، همه و همه به اطلاعات دقیق و حرفه‌ای  نقشه برداری زیرزمینی نیاز دارند.

اما این نوع  نقشه برداری با چالش‌های منحصربه‌فردی همراه است. تاریکی مطلق، رطوبت بالا، خطر ریزش، کمبود اکسیژن و فضای محدود، تنها بخشی از سختی‌هایی هستند که متخصصان این حوزه با آن دست و پنجه نرم می‌کنند. به همین دلیل، دستمزدهای این شغل با ضریب ویژه‌ای محاسبه می‌شود و تخصص بالایی را می‌طلبد.

در این مقاله جامع، قصد داریم شما را با دنیای جذاب و پیچیده  نقشه برداری زیرزمینی آشنا کنیم. خواهید آموخت که این علم چیست، چه تفاوتی با  نقشه برداری سطحی دارد و چرا برای پروژه‌های عمرانی و معدنی حیاتی است. همچنین با انواع مختلف  نقشه برداری زیرزمینی، فناوری‌های پیشرفته مورد استفاده، چالش‌های اصلی و نقش آن در ایمنی معادن آشنا خواهید شد.

چه دانشجوی رشته‌های مرتبط باشید، چه مهندس پروژه‌های عمرانی یا صرفاً کنجکاو درباره این حوزه تخصصی، این مقاله پاسخ‌های جامعی برای شما فراهم خواهد کرد. با ما همراه باشید تا اسرار دنیای زیرزمین را کشف کنیم.

نقشه برداری زیرزمینی چیست؟

 نقشه برداری زیرزمینی شاخه تخصصی از علم  نقشه برداری است که به اندازه‌گیری و موقعیت‌یابی دقیق فضاهای زیرسطحی می‌پردازد. این فرآیند برای پیاده‌سازی پروژه‌های عمرانی، استخراج معادن و انتقال خطوط لوله گاز و نفت کاربرد دارد و به دلیل شرایط محیطی خاص مانند تاریکی و رطوبت بالا، جزء تخصص‌های ویژه محسوب می‌شود.

تعریف  نقشه برداری زیرزمینی

 نقشه برداری زیرزمینی فرآیند تعیین موقعیت، ابعاد و هندسه فضاهای درون زمین است. این نوع  نقشه برداری برای احداث تونل‌ها، معادن زیرزمینی، شبکه‌های مترو و دیگر سازه‌های زیرسطحی ضروری است. علی‌رغم تشابه در اصول کلی با  نقشه برداری سطحی، محیط کاری متفاوت آن را به یک رشته تخصصی مستقل تبدیل کرده است.

امروزه با سهولت نسبی در حفاری و محدودیت فضای سطحی، بسیاری از کشورها به احداث سازه‌های زیرزمینی برای کاربری‌های عمرانی، نظامی و معدنی روی آورده‌اند. این امر اهمیت  نقشه برداری زیرزمینی را دوچندان کرده است.

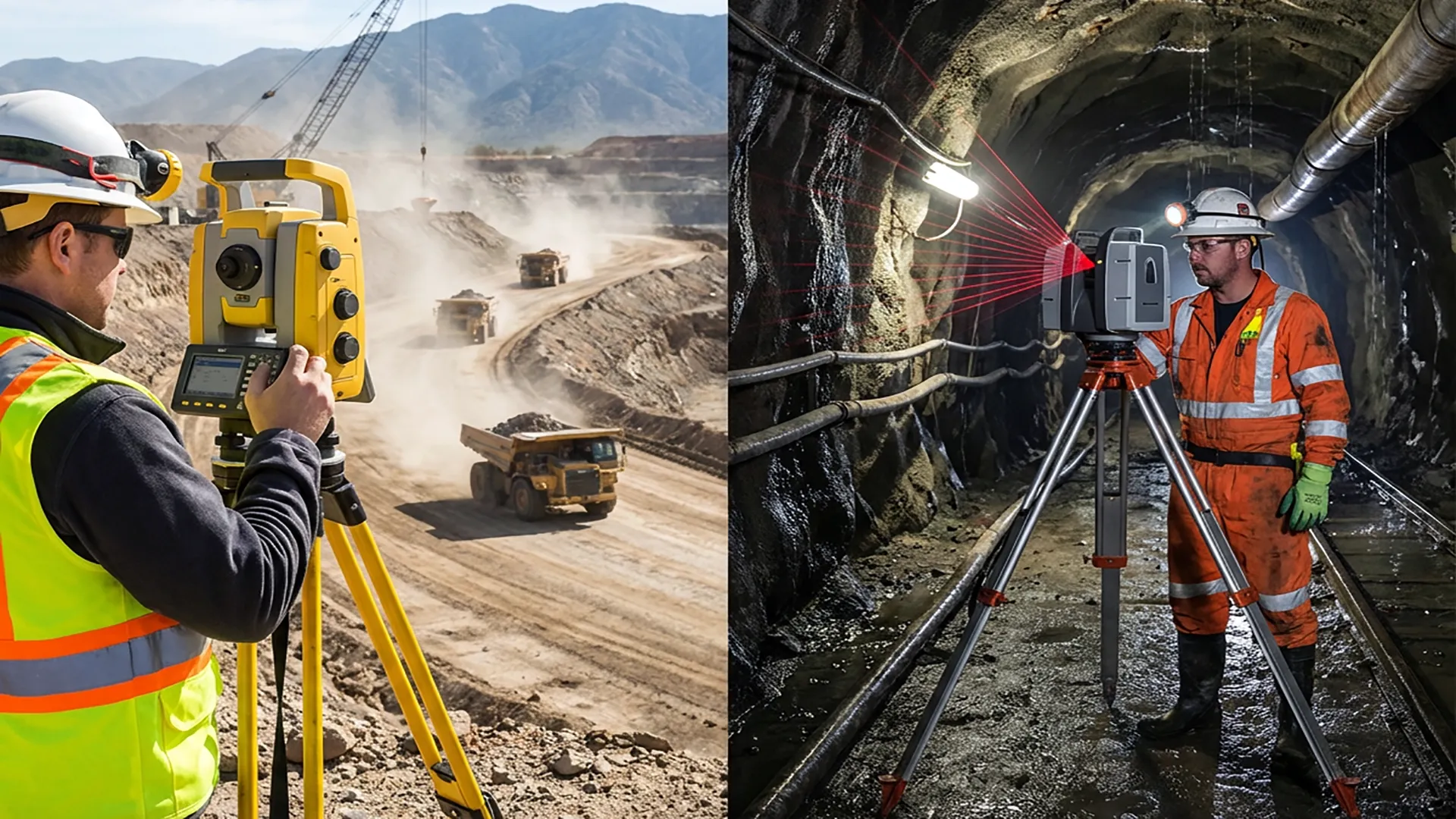

تفاوت نقشه برداری زمینی و زیرزمینی

 نقشه برداری زمینی عمدتاً به تعیین نقاط مرزی، خطوط و طراحی‌های سطح زمین در محیط‌های باز اختصاص دارد. این نوع  نقشه برداری از ابزارهای رایج و استاندارد بهره می‌برد و در شرایط نسبتاً مطلوب انجام می‌شود.

در مقابل،  نقشه برداری زیرزمینی با چالش‌های ویژه‌ای مواجه است. این نوع  نقشه برداری در شرایط تاریکی مطلق، رطوبت بالا و فضای محدود انجام می‌گیرد. تجهیزات تخصصی، سیستم‌های روشنایی پیشرفته و ابزارهای مقاوم در برابر رطوبت از الزامات این کار هستند. همچنین دستمزدهای این حوزه با ضریب ویژه‌ای پرداخت می‌شود.

اهمیت نقشه برداری زیرزمینی در پروژه‌های عمرانی

 نقشه برداری زیرزمینی نقش حیاتی در موفقیت پروژه‌های عمرانی دارد. پیش از احداث هر سازه زیرزمینی، مطالعات گسترده‌ای از جمله تعیین نوع خاک و سنگ، توپوگرافی منطقه، محل حفاری و نصب ماشین‌آلات ضروری است.

ایمنی تونل و پرسنل، جلوگیری از خطرات احتمالی و بیمه در این پروژه‌ها اهمیت بالایی دارد. اطلاعات دقیق  نقشه برداری به تصمیم‌گیری بهتر در طراحی سیستم تهویه، روشنایی و سازه‌های نگهدارنده کمک می‌کند. بدون این داده‌ها، ریسک حوادث و شکست پروژه به شدت افزایش می‌یابد.

انواع پروژه‌های زیرزمینی نقشه برداری زیرزمینی

پروژه‌های زیرزمینی به دو دسته اصلی تقسیم می‌شوند که هر کدام ویژگی‌ها و الزامات خاص خود را دارند.

پروژه‌های معدنی

پروژه‌های معدنی شامل تونل‌های حفرشده برای دسترسی به لایه‌های معدنی و استخراج مواد معدنی هستند. این تونل‌ها بسته به نوع ماده معدنی، عمق و شرایط زمین‌شناسی طراحی می‌شوند.

در معادن زیرزمینی، شبکه پیچیده‌ای از گالری‌ها، چاه‌ها و رمپ‌ها برای انتقال مواد و تردد پرسنل ایجاد می‌شود.  نقشه برداری دقیق این فضاها برای مدیریت استخراج، ایمنی و بهره‌وری بالا ضروری است.

پروژه‌های عمرانی و زیرساختی

پروژه‌های عمرانی زیرزمینی طیف گسترده‌ای از کاربردها را شامل می‌شوند. تونل‌سازی برای راه‌آهن و بزرگراه‌ها، شبکه‌های مترو، سدسازی، گذرگاه‌های شهری و کانال‌های آب و فاضلاب از مهم‌ترین این پروژه‌ها هستند.

نیروگاه‌های زیرزمینی، مخازن نفت و گاز و دفن زباله‌های هسته‌ای نیز جزء زیرساخت‌های حیاتی محسوب می‌شوند. این پروژه‌ها معمولاً ابعاد بزرگ‌تری دارند و استانداردهای ایمنی سخت‌گیرانه‌تری را می‌طلبند.

تونل‌های ارتباطی و صنعتی

تونل‌های ارتباطی برای اتصال مناطق مختلف و عبور وسایل نقلیه ساخته می‌شوند. این تونل‌ها معمولاً از دو طرف باز هستند و ابعاد بزرگ‌تری نسبت به تونل‌های معدنی دارند.

تونل‌های صنعتی نیز برای انتقال آب، فاضلاب و مواد صنعتی طراحی می‌شوند. خطوط لوله گاز و نفت که در زیر زمین نصب می‌شوند، نیازمند  نقشه برداری دقیق برای تعیین مسیر بهینه و جلوگیری از خطرات احتمالی هستند.

انواع نقشه برداری زیرزمینی

 نقشه برداری زیرزمینی انواع مختلفی دارد که هر یک برای کاربرد خاصی طراحی شده‌اند.

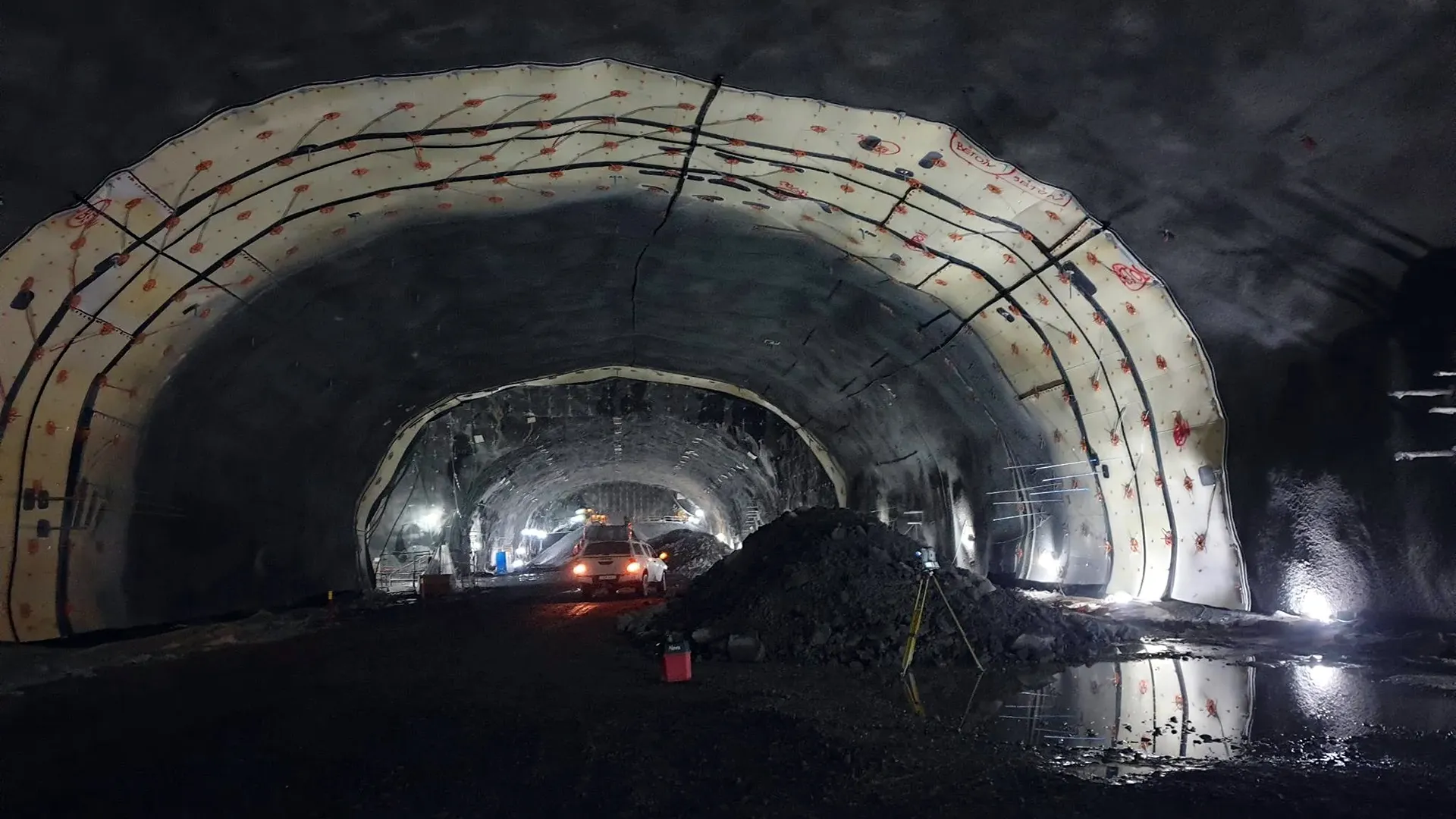

 نقشه برداری تونل‌ها

تونل‌های ارتباطی

تونل‌های ارتباطی برای ایجاد مسیر عبور بین نقاط مختلف ساخته می‌شوند. این تونل‌ها شامل تونل‌های راه‌آهن، جاده‌ای و مترو هستند.  نقشه برداری این تونل‌ها باید محور دقیق، شیب مناسب و مقطع استاندارد را تعیین کند.

در این نوع تونل‌ها، کنترل مستمر هندسه و انحرافات از طراحی اولیه ضروری است. استفاده از سیستم‌های لیزری و توتال استیشن‌های پیشرفته برای این منظور رایج است.

تونل‌های معدنی

تونل‌های معدنی برای استخراج مواد معدنی حفر می‌شوند. این تونل‌ها از نظر شیب و طراحی به شرایط خاص معدن وابسته‌اند و معمولاً شبکه پیچیده‌ای از گالری‌ها و چاه‌ها را تشکیل می‌دهند.

 نقشه برداری در معادن باید موقعیت دقیق جبهه کار، حجم استخراج‌شده و ذخایر باقیمانده را مشخص کند. این اطلاعات برای برنامه‌ریزی عملیات استخراج و ارزیابی اقتصادی معدن حیاتی است.

تونل‌های صنعتی و انتقال مواد

تونل‌های صنعتی برای انتقال آب، فاضلاب و سایر مواد طراحی می‌شوند. این تونل‌ها معمولاً شیب مشخص و مقطع یکنواختی دارند تا جریان مواد به صورت بهینه انجام شود.

 نقشه برداری این تونل‌ها باید دقت بالایی در تعیین شیب و تراز داشته باشد. حتی انحرافات کوچک می‌تواند مشکلات عملیاتی ایجاد کند.

 نقشه برداری معادن زیرزمینی

 نقشه برداری معادن شامل تعیین موقعیت گالری‌ها، چاه‌ها، رمپ‌ها و سایر فضاهای معدنی است. این نوع  نقشه برداری برای مدیریت ایمن عملیات، محاسبه حجم استخراج و برنامه‌ریزی توسعه معدن ضروری است.

اطلاعات  نقشه برداری معدنی شامل موقعیت سه‌بعدی نقاط، جهت و شیب گالری‌ها و ابعاد مقاطع است. این داده‌ها پایه تصمیم‌گیری‌های مهندسی معدن را تشکیل می‌دهند.

 نقشه برداری خطوط لوله و فضاهای شهری

خطوط لوله زیرزمینی برای انتقال نفت، گاز و آب نیازمند  نقشه برداری دقیق هستند. تعیین مسیر بهینه، شناسایی تداخل با سازه‌های موجود و مستندسازی موقعیت لوله‌ها از اهداف این نوع  نقشه برداری است.

فضاهای شهری زیرزمینی مانند پارکینگ‌ها، مراکز تجاری و ایستگاه‌های مترو نیز به  نقشه برداری تخصصی نیاز دارند. این فضاها معمولاً ارتباط پیچیده‌ای با زیرساخت‌های شهری دارند.

 نقشه برداری ژئوتکنیکی و حفاری چاه‌ها

 نقشه برداری ژئوتکنیکی به بررسی ویژگی‌های زمین‌شناسی و مکانیکی خاک و سنگ می‌پردازد. این اطلاعات برای طراحی سازه‌های نگهدارنده و پیش‌بینی رفتار زمین ضروری است.

حفاری چاه‌ها برای دسترسی به آب زیرزمینی، اکتشافات معدنی یا اتصال بین سطوح مختلف انجام می‌شود.  نقشه برداری دقیق عمق، قطر و انحراف چاه‌ها برای اطمینان از اجرای صحیح پروژه لازم است.

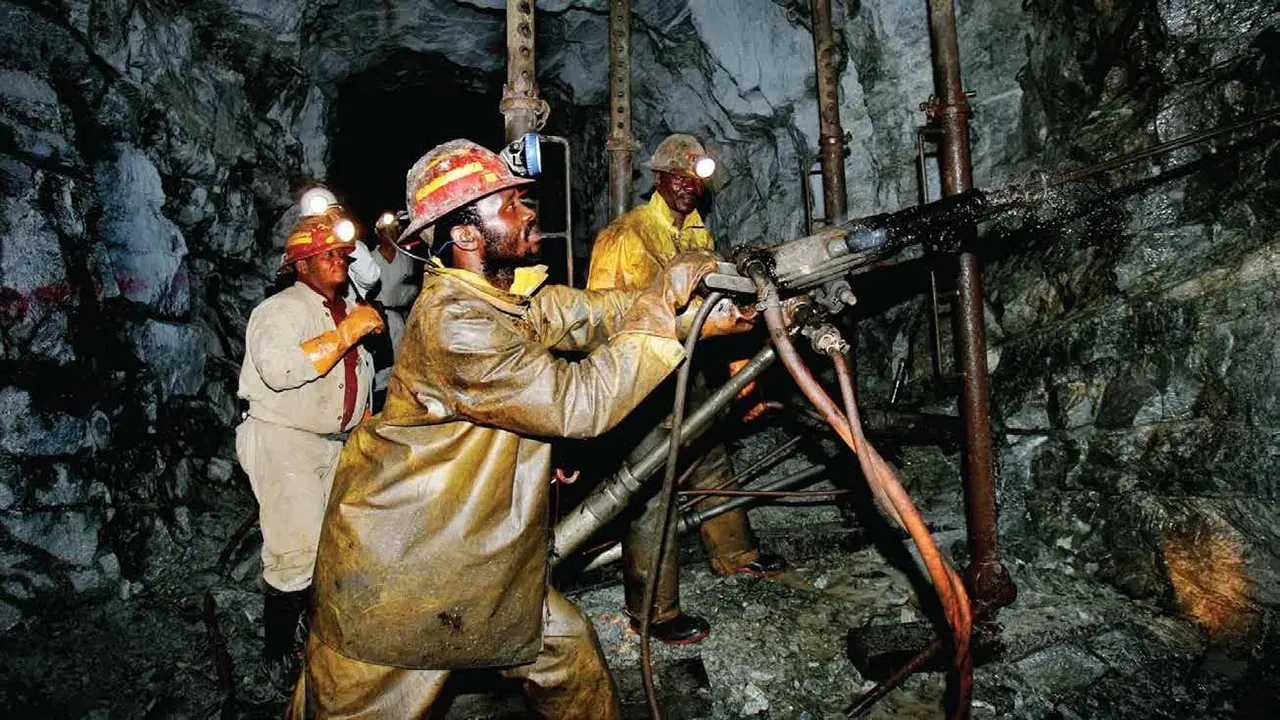

شرایط و چالش‌های  نقشه برداری زیرزمینی

 نقشه برداری زیرزمینی با شرایط ویژه و چالش‌برانگیزی مواجه است که آن را از  نقشه برداری سطحی متمایز می‌کند.

تاریکی مطلق و نیاز به روشنایی ویژه

تاریکی مطلق یکی از مشخصه‌های اصلی محیط‌های زیرزمینی است. عدم وجود نور طبیعی استفاده از تجهیزات روشنایی را الزامی می‌کند. در راه‌های اصلی، برق‌رسانی ثابت وجود دارد، اما در مناطق دیگر باید از چراغ‌های دستی و چراغ‌های نصب‌شده روی کلاه ایمنی استفاده کرد.

در برخی پروژه‌ها به دلیل وجود گازهای قابل اشتعال، محدودیت‌هایی برای استفاده از تجهیزات الکترونیکی وجود دارد. در این شرایط، باید از ابزارهای ضد انفجار استفاده شود که هزینه و پیچیدگی عملیات را افزایش می‌دهد.

رطوبت بالا و گل‌ ولای

رطوبت بالا و وجود آب در تونل‌ها از چالش‌های مهم  نقشه برداری زیرزمینی است. این شرایط به استفاده از تجهیزات مقاوم در برابر رطوبت مانند چکمه، روکش‌های دوربین و ابزارهای ضد زنگ نیاز دارد.

گل‌ولای در کف تونل‌ها می‌تواند باعث فرسودگی و خراب شدن تجهیزات شود. همچنین لغزندگی سطح کار، خطر سقوط و آسیب به پرسنل را افزایش می‌دهد. استقرار دقیق ابزارها و حفظ تعادل در این شرایط دشوار است.

کمبود اکسیژن و گازهای سمی

فضاهای زیرزمینی اغلب با کمبود اکسیژن مواجه هستند. همچنین وجود گرد و غبار یا گازهای سمی مانند متان، سولفید هیدروژن و مونوکسید کربن خطرات جدی برای سلامت ایجاد می‌کند.

استفاده از ماسک‌ها و سیستم‌های تهویه در این شرایط ضروری است. نصب حسگرهای گاز برای هشدار به‌موقع در مورد غلظت‌های خطرناک از اقدامات ایمنی استاندارد به شمار می‌آید.

فضای محدود و خطر ریزش

فضای محدود برای حرکت و استفاده از تجهیزات، یکی از دشواری‌های اصلی  نقشه برداری زیرزمینی است. درجه آزادی پایین برای استقرار ابزارها، نیاز به شاخص‌های کشویی و نقاط کنترل بیشتر دارد.

خطر ریزش سنگ از سقف و دیوار تهدید جدی برای ایمنی است. برای کاهش این خطر، از توری‌های فلزی (مش) و شاتکریت استفاده می‌شود. با این حال، نقشه‌بردار باید همواره آگاهانه عمل کند و نشانه‌های ناپایداری را شناسایی کند.

نیاز به دقت و سرعت بالا

عملیات حفاری و  نقشه برداری معمولاً به‌صورت هم‌زمان انجام می‌شوند. این همزمانی سرعت و دقت بالا را الزامی می‌کند. تأخیر در  نقشه برداری می‌تواند باعث توقف عملیات حفاری و زیان مالی شود.

دقت بالا نیز ضروری است، چرا که خطاهای کوچک در اندازه‌گیری می‌توانند در مراحل بعدی پروژه منجر به مشکلات بزرگی شوند. به همین دلیل، نقشه‌برداران زیرزمینی باید تخصص و تجربه بالایی داشته باشند.

فناوری‌ها و ابزارهای نقشه برداری زیرزمینی

استفاده از فناوری‌های پیشرفته، دقت و کارایی  نقشه برداری زیرزمینی را به طور چشمگیری افزایش داده است.

سیستم‌های موقعیت یابی جهانی

سیستم‌های GNSS به نقشه‌برداران امکان می‌دهند موقعیت دقیق نقاط را با دقت بالا تعیین کنند. این سیستم‌ها به‌ویژه در مناطق دورافتاده و در سطح زمین برای ارتباط با شبکه کنترل زمینی کاربرد دارند.

در داخل تونل‌ها که سیگنال ماهواره‌ای دریافت نمی‌شود، از این سیستم‌ها برای تعیین موقعیت دهانه‌های تونل استفاده می‌شود. سپس با استفاده از روش‌های ترورس و اندازه‌گیری زوایا و فواصل، شبکه کنترل به داخل تونل منتقل می‌شود.

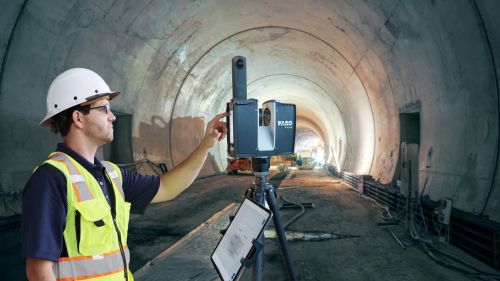

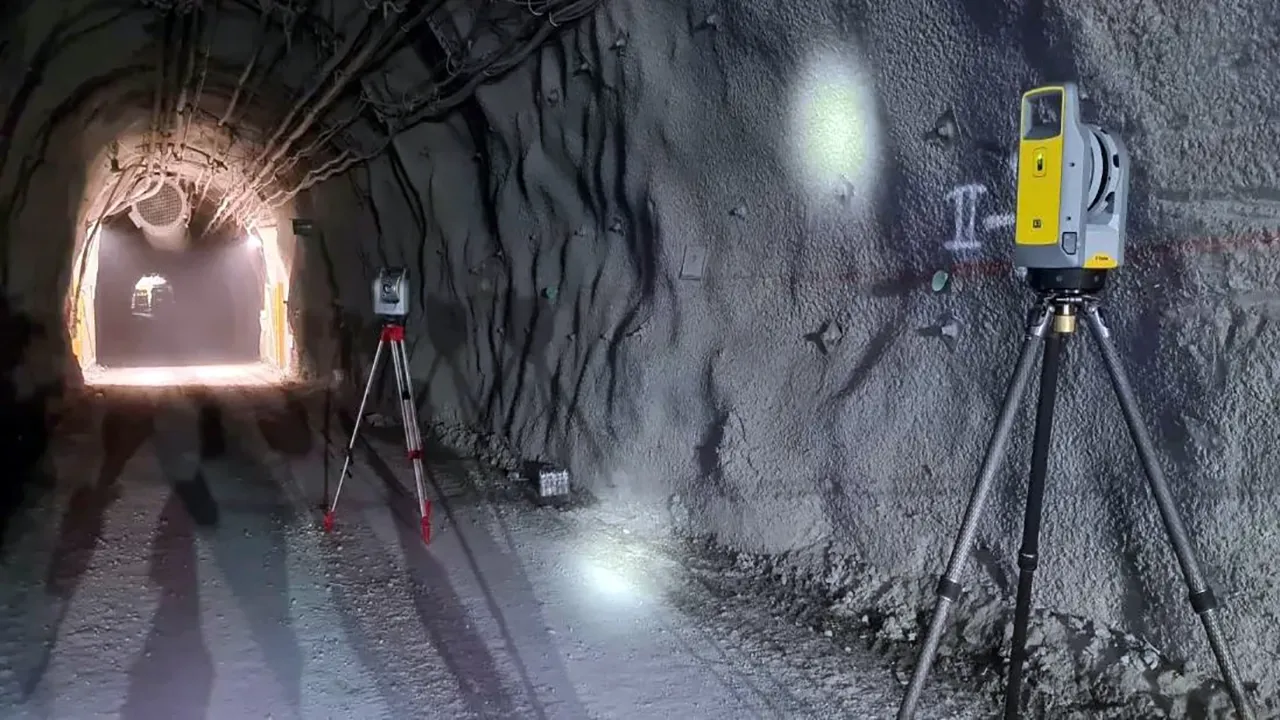

لیزر اسکنرها و مدل سازی سه بعدی

لیزر اسکنرهای زمینی برای جمع‌آوری داده‌های سه‌بعدی از محیط‌های زیرزمینی استفاده می‌شوند. این ابزارها میلیون‌ها نقطه را در زمان کوتاه اسکن کرده و ابر نقاط دقیقی از فضا ایجاد می‌کنند.

داده‌های لیزر اسکنر برای ایجاد مدل‌های سه‌بعدی دقیق از تونل‌ها و معادن استفاده می‌شود. این مدل‌ها در طراحی، کنترل کیفیت ساخت و مستندسازی پروژه کاربرد دارند. همچنین برای تحلیل تغییر شکل و پایداری سازه‌ها مفید هستند.

تصویربرداری هوایی و ماهواره‌ای

تصویربرداری هوایی و ماهواره‌ای عمدتاً برای بررسی سطح زمین در محدوده پروژه استفاده می‌شود. این تصاویر در شناسایی مناطق مستعد برای حفاری، بررسی توپوگرافی و شناسایی زمین‌لغزش‌ها کمک می‌کنند.

در مراحل اکتشاف معادن، تصاویر ماهواره‌ای برای شناسایی ذخایر جدید و تحلیل زمین‌شناسی منطقه مورد استفاده قرار می‌گیرند. این اطلاعات پایه تصمیم‌گیری برای شروع عملیات حفاری را فراهم می‌کنند.

نرم‌افزارهای تخصصی مدل‌سازی معدنی

نرم‌افزارهای پیشرفته برای مدل‌سازی سه‌بعدی و شبیه‌سازی سناریوهای مختلف استخراج به کار می‌روند. این ابزارها به مهندسان کمک می‌کنند بهترین روش‌های استخراج را شناسایی و طراحی‌های بهینه ارائه دهند.

نرم‌افزارهای معروف این حوزه شامل AutoCAD، Surpac، MineSight، Geovia GEMS و ArcGIS هستند. هر یک از این نرم‌افزارها قابلیت‌های خاصی برای مدیریت داده‌های  نقشه برداری، محاسبات حجمی و برنامه‌ریزی معدن دارند.

فناوری‌های سنجش از دور و GIS

سنجش از دور شامل استفاده از حسگرها و دوربین‌های پیشرفته برای جمع‌آوری داده‌های محیطی و زمین‌شناسی است. این فناوری‌ها اطلاعات دقیقی درباره ویژگی‌های زمین و منابع معدنی فراهم می‌کنند.

سیستم‌های اطلاعات جغرافیایی (GIS) به نقشه‌برداران امکان می‌دهند داده‌های جغرافیایی را جمع‌آوری، تحلیل و مدیریت کنند. این سیستم‌ها در تصمیم‌گیری درباره مدیریت منابع معدنی و برنامه‌ریزی پروژه‌ها نقش مهمی دارند.

همچنین،  نقشه برداری زیرزمینی از تجهیزات خاصی مانند سیستم‌های روشنایی لیزری و دستگاه‌های توتال استیشن پیشرفته بهره می‌برد که در شرایط تاریکی و رطوبت قابل استفاده هستند. این تجهیزات به نقشه‌برداران کمک می‌کنند تا با دقت بالا اطلاعات مربوط به موقعیت و اندازه‌گیری‌ها را ثبت کنند.

اصطلاحات رایج در نقشه برداری زیرزمینی

آشنایی با اصطلاحات تخصصی برای درک بهتر  نقشه برداری زیرزمینی ضروری است.

تعاریف کلیدی (گالری، تونل، معدن)

گالری به دالان‌های افقی زیرزمینی گفته می‌شود که معمولاً برای اکتشاف یا آماده‌سازی حفر می‌شوند. این فضاها معمولاً ابعاد کوچک‌تری نسبت به تونل دارند.

تونل دالان‌های بزرگ و عریضی هستند که برای عبور و مرور یا حمل مواد استفاده می‌شوند و معمولاً از دو طرف باز هستند. تونل‌ها در پروژه‌های عمرانی و ارتباطی کاربرد دارند.

معدن مجموعه‌ای از تأسیسات زیرزمینی است که برای استخراج مواد معدنی ایجاد می‌شود. یک معدن ممکن است شامل شبکه پیچیده‌ای از گالری‌ها، چاه‌ها و رمپ‌ها باشد.

گالری تونل به فضای افقی یا کمی شیب‌دار گفته می‌شود که برای دسترسی، تهویه، انتقال مصالح یا عبور افراد و تجهیزات در داخل تونل‌ها و معادن حفاری می‌شود.

اصطلاحات فنی (محور تونل، مقطع، سینه کار، جبهه کار)

محور تونل خط مرکزی تونل است که معمولاً با نقاطی با فواصل منظم در سقف تونل مشخص می‌شود. این خط مبنای اصلی کنترل هندسی تونل است.

مقطع تونل به سطح مقطع عرضی تونل گفته می‌شود که بسته به کاربری، حجم ترافیک و نوع سنگ منطقه طراحی می‌شود. مقاطع استاندارد شامل دایره‌ای، ذوزنقه‌ای و نعل اسبی هستند.

سینه کار محلی است که عملیات حفاری و آتش‌بازی انجام می‌شود. این نقطه جلوی پیشروی تونل است و کنترل مستمر آن برای اطمینان از هماهنگی با طراحی ضروری است.

جبهه کار به فاصله بین قسمت‌های حفاری‌شده و حفاری‌نشده گفته می‌شود. مدیریت صحیح جبهه کار برای ایمنی و بهره‌وری عملیات حیاتی است.

دیگر اصطلاحات مهم شامل ترانشه تونل (شیب خاکبرداری دهانه‌های ورودی و خروجی)، چال (سوراخ برای قرار دادن مواد منفجره)، گمانه (چاه باریک برای نمونه‌برداری یا هدایت حفاری) و چاه (دالان عمودی زیرزمینی) است.

سازه‌ها و تجهیزات (مش‌بندی، لاینینگ، لایتیس)

مش‌بندی استفاده از شبکه‌های فلزی در دیواره تونل برای جلوگیری از ریزش سنگ‌ها است. این سازه‌ها معمولاً به همراه شاتکریت برای تثبیت سطح استفاده می‌شوند.

لاین ینگ (پوشش بتن نهایی)** پوشش نهایی بتنی است که به عنوان حفاظت دائمی در تونل استفاده می‌شود. این لایه بار وارده از زمین را تحمل کرده و از نفوذ آب جلوگیری می‌کند.

لایتیس سازه‌های فلزی یا بتنی هستند که برای محافظت و تقویت تونل به‌ویژه در دهانه‌ها استفاده می‌شوند. این سازه‌ها پایداری دهانه تونل را در برابر بارهای خارجی تضمین می‌کنند.

رمپ یا شیب تونلی شیب‌دار است که برای اتصال بین طبقات مختلف معدن به کار می‌رود. شیب این تونل‌ها معمولاً بین ۱۰ تا ۲۵ درصد است و برای تردد وسایل نقلیه طراحی می‌شود.

راهروهای فرعی تونل‌های کوچک و منشعب از تونل اصلی هستند که معمولاً به هوای آزاد متصل نیستند. این راهروها برای دسترسی به بخش‌های مختلف یا تهویه استفاده می‌شوند.

پذیرگاه محل تخلیه و بارگیری واگن‌ها است که معمولاً در ارتباط با چاه‌های قائم یا مایل قرار دارد. این فضا برای انتقال مواد معدنی استخراج‌شده به سطح طراحی می‌شود.

نقش نقشه برداری زیرزمینی در ایمنی معادن

 نقشه برداری زیرزمینی یکی از ارکان اساسی تأمین ایمنی کارگران معدن است که از طریق روش‌های مختلفی به این هدف دست می‌یابد.

شناسایی ساختارهای زیرزمینی

 نقشه برداری دقیق به شناسایی ساختارهای پیچیده زیرزمینی از جمله گالری‌ها، تونل‌ها، چاه‌ها و حفرات موجود کمک می‌کند. این اطلاعات حیاتی به کارگران و مهندسان امکان می‌دهد خطرات احتمالی مانند ریزش زمین، سیلاب یا برخورد با حفرات قدیمی را پیش‌بینی کنند.

با داشتن نقشه‌های دقیق سه‌بعدی از شبکه معدن، مسیرهای خروج اضطراری مشخص شده و کارگران می‌توانند در شرایط بحرانی سریعاً از منطقه خارج شوند. همچنین موقعیت سازه‌های نگهدارنده، نقاط ضعف و مناطق پرخطر روی نقشه مشخص می‌شود.

تحلیل ریسک و پیش‌بینی خطرات

 نقشه برداری زیرزمینی داده‌های ارزشمندی درباره نوع خاک، سنگ‌ها و ویژگی‌های زمین‌شناسی ارائه می‌دهد. این اطلاعات به تیم‌های ایمنی کمک می‌کند ریسک‌ها را به طور دقیق تحلیل کرده و برنامه‌ریزی‌های لازم برای کاهش خطرات انجام دهند.

با شناسایی نقاط ضعف ساختاری، ناپیوستگی‌های سنگ و مناطق با تنش بالا، می‌توان تصمیمات بهتری برای حفاظت از جان کارگران اتخاذ کرد. نصب سیستم‌های پایش تغییر شکل در نقاط حساس و برنامه‌ریزی برای تقویت سازه‌ها از جمله اقدامات پیشگیرانه هستند.

برنامه‌ریزی و طراحی ایمن تونل‌ها

طراحی و برنامه‌ریزی صحیح تونل‌ها و معادن به کمک  نقشه برداری دقیق امکان‌پذیر است. این فرآیند تضمین می‌کند که ساختارها با رعایت اصول ایمنی و استانداردهای مهندسی ساخته شوند.

طراحی‌های بهینه می‌توانند خطرات مربوط به ریزش، نشت آب یا تمرکز تنش را کاهش دهند. تعیین مسیر مناسب تونل با اجتناب از زون‌های ضعیف زمین‌شناسی، انتخاب مقطع مناسب و طراحی سیستم تهویه کارآمد از نتایج مستقیم  نقشه برداری دقیق است.

آموزش و آگاهی کارگران

با بهره‌گیری از نقشه‌ها و مدل‌های سه‌بعدی، کارگران می‌توانند درباره خطرات و نقاط ضعف محیط کار خود به‌خوبی آگاه شوند. این آگاهی می‌تواند به آموزش‌های جامع و مؤثر برای ایمنی منجر شود.

نمایش بصری ساختار معدن به کارگران کمک می‌کند موقعیت خود را بشناسند، مسیرهای خروج اضطراری را بیاموزند و مناطق پرخطر را شناسایی کنند. این آموزش‌ها نه‌تنها به حفظ جان کارگران کمک می‌کند، بلکه روحیه همکاری و احتیاط را در تیم‌های کاری تقویت می‌سازد.

چالش‌های اصلی نقشه برداری در تونل‌ها و معادن

 نقشه برداری زیرزمینی با چالش‌های متعددی مواجه است که بر دقت و ایمنی عملیات تأثیر می‌گذارند.

شرایط محیطی نامساعد

محیط‌های زیرزمینی دارای نور کم، رطوبت بالا و دماهای متغیر هستند که کار  نقشه برداری را دشوار می‌کنند. این شرایط می‌توانند بر دقت اندازه‌گیری‌ها تأثیر منفی بگذارند و نیاز به تجهیزات خاص و مقاوم دارند.

تغییرات دمایی می‌توانند باعث خطای حرارتی در ابزارهای اندازه‌گیری شوند. رطوبت بالا نیز ممکن است عملکرد تجهیزات الکترونیکی را مختل کند. گرد و غبار ناشی از عملیات حفاری می‌تواند دید را محدود کرده و بر روی عدسی‌های دوربین‌های اندازه‌گیری تأثیر بگذارد.

پیچیدگی ساختارهای زیرزمینی

معادن و تونل‌ها معمولاً دارای ساختارهای پیچیده‌ای شامل گالری‌ها، چاه‌ها، رمپ‌ها و نقاط دسترسی مختلف هستند. شناسایی و مدل‌سازی این ساختارها نیاز به دقت و تجربه بالایی دارد.

شبکه‌های پیچیده معدنی که در طول سال‌ها توسعه یافته‌اند، ممکن است فاقد مستندات دقیق باشند. ارتباط بین بخش‌های مختلف، تغییرات ایجادشده در طول زمان و وجود حفرات قدیمی، چالش‌های اضافی برای  نقشه برداری ایجاد می‌کنند.

خطرات ایمنی و هزینه‌های بالا

نقشه‌برداران در معادن و تونل‌ها با خطرات متعددی مانند ریزش زمین، انفجار، آتش‌سوزی، گازهای سمی و سقوط مواجه هستند. شناسایی و مدیریت این خطرات نیاز به برنامه‌ریزی دقیق و استفاده از فناوری‌های پیشرفته دارد.

تجهیزات و فناوری‌های مورد نیاز برای  نقشه برداری زیرزمینی معمولاً هزینه‌بر هستند. دستگاه‌های مقاوم در برابر شرایط سخت، سیستم‌های ایمنی پیشرفته و نرم‌افزارهای تخصصی، هزینه‌های قابل توجهی به پروژه تحمیل می‌کنند.

نیاز به تخصص و آموزش ویژه

 نقشه برداری در شرایط زیرزمینی نیاز به تخصص و آموزش‌های خاص دارد. نقشه‌برداران باید با تکنیک‌ها و تجهیزات مدرن آشنا باشند و توانایی کار در شرایط دشوار را داشته باشند.

علاوه بر مهارت‌های فنی، نقشه‌برداران زیرزمینی باید آگاهی کاملی از اصول ایمنی، نحوه استفاده از تجهیزات حفاظت فردی و پروتکل‌های اضطراری داشته باشند. تجربه کار در محیط‌های محدود و پرفشار نیز از الزامات این شغل است.

تأثیرات زیست‌محیطی  نقشه برداری زیرزمینی

 نقشه برداری زیرزمینی و عملیات مرتبط با آن می‌توانند تأثیرات منفی بر محیط زیست داشته باشند که مدیریت آن‌ها ضروری است.

تخریب زیستگاه‌ها

عملیات  نقشه برداری زیرزمینی که معمولاً همراه با حفاری و ساخت است، ممکن است منجر به تخریب زیستگاه‌های طبیعی شود. تغییرات در زمین می‌توانند به از بین رفتن اکوسیستم‌های محلی و زیستگاه‌های حیوانات و گیاهان منجر شوند.

نشست زمین ناشی از حفاری‌های زیرزمینی می‌تواند بر روی پوشش گیاهی سطحی تأثیر بگذارد. همچنین تغییر در جریان آب‌های زیرزمینی ممکن است زیستگاه‌های وابسته به این منابع را تحت تأثیر قرار دهد.

آلودگی آب‌های زیرزمینی

 نقشه برداری زیرزمینی که همراه با عملیات حفاری است، می‌تواند به آلودگی منابع آب زیرزمینی منجر شود. استفاده از مواد شیمیایی در فرآیندهای حفاری می‌تواند به نشت این مواد به آب‌های زیرزمینی و آلودگی آن‌ها منجر شود.

تماس آب با کانی‌های سولفیدی در معادن می‌تواند باعث تولید زهاب اسیدی شود که به شدت برای محیط زیست مضر است. مدیریت صحیح آب‌های خروجی از معدن و تونل‌ها برای جلوگیری از آلودگی منابع آبی سطحی و زیرزمینی ضروری است.

تغییرات کیفیت خاک

عملیات حفاری و  نقشه برداری می‌توانند به تغییرات در ساختار و کیفیت خاک منجر شوند. دفع مواد حاصل از حفاری (خاک‌برداری) در سطح می‌تواند ترکیب شیمیایی و فیزیکی خاک را تغییر دهد.

این تغییرات می‌توانند بر روی کشاورزی و رشد گیاهان تأثیر منفی بگذارند. همچنین فرسایش ناشی از تغییرات سطحی می‌تواند کیفیت خاک را کاهش دهد و به رسوب‌گذاری در آبراهه‌ها منجر شود.

راهکارهای کاهش آسیب‌های محیطی

برای کاهش تأثیرات منفی  نقشه برداری زیرزمینی، انجام ارزیابی‌های زیست‌محیطی (EIA) قبل از شروع پروژه‌ها ضروری است. این ارزیابی‌ها می‌توانند به شناسایی و مدیریت خطرات زیست‌محیطی کمک کنند.

استفاده از روش‌های حفاری کم‌خطر، مدیریت صحیح پسماندها، بازیافت آب مصرفی، نصب سیستم‌های تصفیه برای آب‌های خروجی و برنامه‌ریزی برای بازگرداندن زمین به وضعیت طبیعی پس از پایان عملیات از جمله راهکارهای کاهش آسیب محیطی هستند.

نظارت مستمر بر شاخص‌های زیست‌محیطی در طول اجرای پروژه و اتخاذ تدابیر اصلاحی در صورت مشاهده تأثیرات منفی نیز از اهمیت بالایی برخوردار است.

نتیجه گیری

نقشه برداری زیرزمینی یکی از پایه‌های اساسی توسعه زیرساخت‌های مدرن جوامع امروزی است. این علم تخصصی که در شرایط بسیار چالش‌برانگیز انجام می‌گیرد، نقش حیاتی در موفقیت پروژه‌های عمرانی، معدنی و صنعتی ایفا می‌کند.

همان‌طور که در این مقاله دیدیم،  نقشه برداری زیرزمینی فراتر از یک فرآیند فنی صرف است. این حوزه ترکیبی از دانش مهندسی، استفاده از فناوری‌های پیشرفته، مهارت‌های عملی بالا و رعایت دقیق اصول ایمنی را می‌طلبد. از شناسایی ساختارهای پیچیده زیرزمینی گرفته تا طراحی مسیرهای بهینه تونل‌ها، از تحلیل ریسک‌های احتمالی تا حفظ جان کارگران معدن، همه و همه بستگی به دقت و کیفیت  نقشه برداری دارد.

چالش‌های این حوزه از تاریکی مطلق و رطوبت بالا تا پیچیدگی ساختارها و خطرات ایمنی متنوع است، اما پیشرفت‌های فناوری مانند لیزر اسکنرهای سه‌بعدی، نرم‌افزارهای تخصصی مدل‌سازی و سیستم‌های هوشمند موقعیت‌یابی، راه‌حل‌های نوینی برای غلبه بر این موانع ارائه داده‌اند.

اهمیت  نقشه برداری زیرزمینی در تأمین ایمنی کارگران معدن و پرسنل پروژه‌های تونل‌سازی را نمی‌توان نادیده گرفت. نقشه‌های دقیق نه تنها به شناسایی نقاط ضعف و مناطق پرخطر کمک می‌کنند، بلکه پایه‌ای برای آموزش صحیح و افزایش آگاهی کارگران فراهم می‌آورند.

با این حال، نباید تأثیرات زیست‌محیطی این فعالیت‌ها را نادیده گرفت. انجام ارزیابی‌های زیست‌محیطی دقیق، استفاده از روش‌های کم‌خطر و مدیریت صحیح پسماندها از مسئولیت‌های جدی این صنعت است که باید با دقت رعایت شود.

در نهایت، آینده  نقشه برداری زیرزمینی با ورود فناوری‌های نوین مانند هوش مصنوعی، روبات‌های خودکار و سیستم‌های پایش لحظه‌ای، وعده‌های امیدوارکننده‌ای از افزایش دقت، ایمنی و کارایی را به همراه دارد. این علم که روزی تنها با ابزارهای ساده انجام می‌شد، امروز به یکی از پیشرفته‌ترین حوزه‌های مهندسی تبدیل شده است.

برای کسانی که به دنبال ورود به این حرفه هستند، توصیه می‌شود علاوه بر کسب دانش تئوری، بر تجربه عملی، آموزش ایمنی و آشنایی با فناوری‌های نوین تمرکز کنند.  نقشه برداری زیرزمینی نه تنها شغلی پرچالش بلکه حرفه‌ای پردرآمد و با آینده‌ای روشن است که در توسعه زیرساخت‌های کشورها نقش کلیدی دارد.
