راهنمای جامع لیزر اسکنر در نقشه برداری سه بعدی و کاربردها

مقدمه

آیا تا به حال به این فکر کرده‌اید که چگونه ساختمان‌های پیچیده، آثار تاریخی یا حتی جنگل‌های انبوه با دقت میلی‌متری اندازه‌گیری می‌شوند؟ آیا می‌دانستید چگونه یک پل قدیمی یا یک محوطه باستانی را می‌توان بدون تماس فیزیکی و در عرض چند دقیقه به صورت دیجیتال سه بعدی ثبت کرد؟

لیزر اسکنر دستگاهی است که این معجزه را عملی می‌کند. این فناوری پیشرفته که بر پایه تکنولوژی لیزر و محاسبات دقیق بنا شده، توانسته است دنیای نقشه برداری، معماری، مهندسی عمران، باستان‌شناسی و حتی صنایع سنگین را متحول کند.

در گذشته، نقشه برداری از یک ساختمان یا محوطه بزرگ روزها و حتی هفته‌ها زمان می‌برد و نیازمند تلاش زیاد نیروی انسانی بود. اما امروزه با استفاده از لیزر اسکنرهای مدرن، می‌توان در عرض چند دقیقه میلیون‌ها نقطه سه بعدی از محیط اطراف ثبت کرد و یک نسخه دیجیتال دقیق از فضای واقعی را تولید نمود.

این فناوری نه‌تنها سرعت و دقت را به‌طور چشمگیری افزایش داده، بلکه امکان برداشت از مناطق دوردست، خطرناک یا دست‌نیافتنی را نیز فراهم کرده است. از مستندسازی بناهای تاریخی گرفته تا کنترل کیفیت در پالایشگاه‌ها، از نقشه برداری جنگل‌ها تا طراحی شهرهای هوشمند، لیزر اسکنر ابزاری کلیدی و ضروری شده است.

در این مقاله قصد داریم شما را با دنیای شگفت‌انگیز لیزر اسکنرها آشنا کنیم. با ما همراه باشید تا یاد بگیرید این دستگاه‌های حیرت‌انگیز چگونه کار می‌کنند، چه انواع مختلفی دارند، در کدام صنایع و پروژه‌ها کاربرد دارند و چه مزایا و چالش‌هایی با خود به همراه می‌آورند. همچنین با نرم‌افزارهای پردازش داده، نکات فنی، و آینده این فناوری آشنا خواهید شد. اگر به دنبال درک عمیق از فناوری نقشه برداری سه بعدی هستید، تا پایان این مقاله با ما همراه بمانید!

لیزر اسکنر چیست؟

تعریف و مفهوم لیزر اسکنر

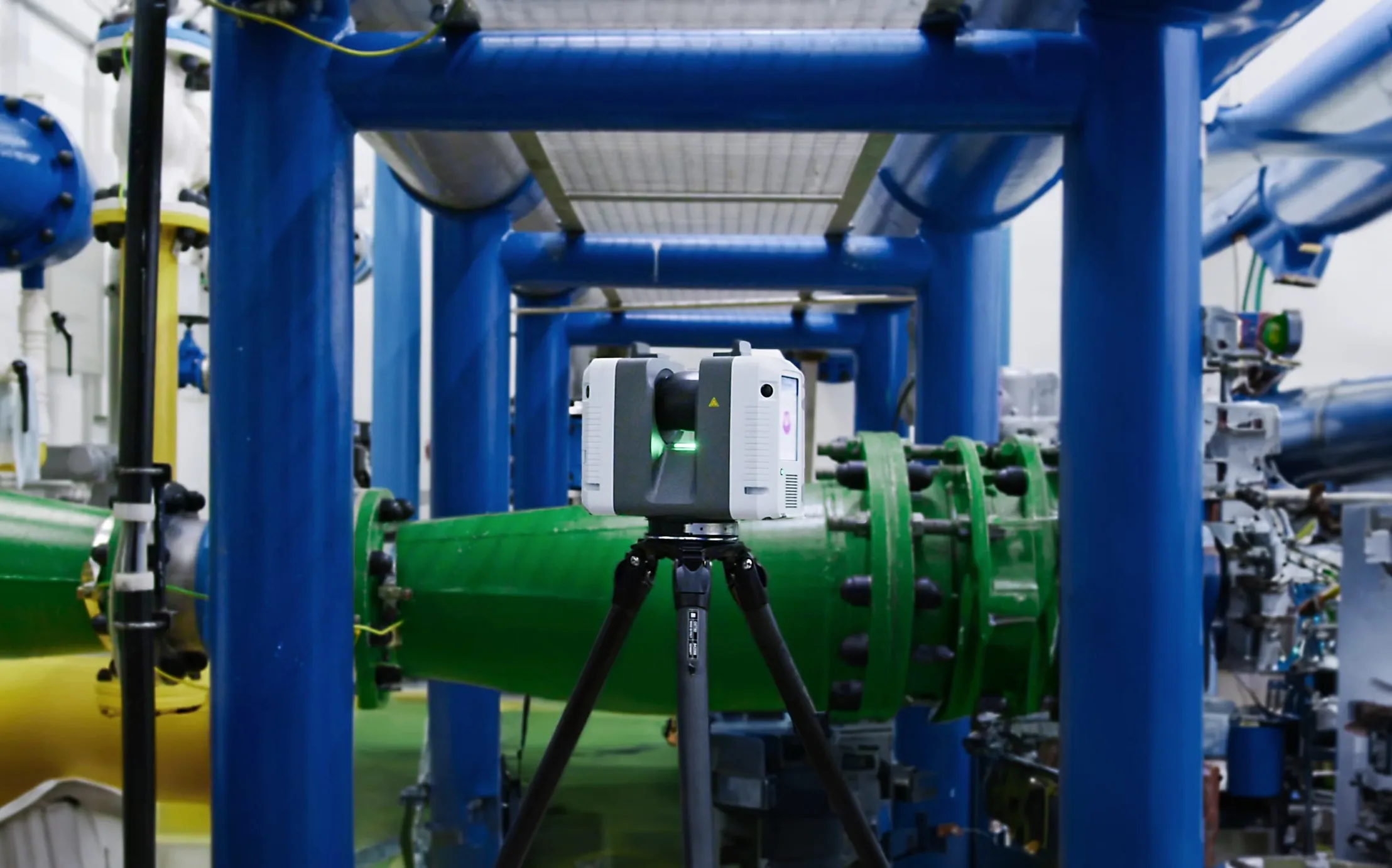

لیزر اسکنر دستگاهی پیشرفته است که با استفاده از تکنولوژی لیزر، فاصله و موقعیت مکانی اشیاء را اندازه‌گیری می‌کند. این دستگاه با ارسال پالس‌های نوری لیزر به سمت سطوح مختلف و محاسبه زمان بازگشت آن‌ها، قادر است میلیون‌ها نقطه سه بعدی را در مدت زمان کوتاه ثبت کند.

هر نقطه ثبت‌شده شامل مختصات سه بعدی دقیق (X، Y، Z) است که مجموعه این نقاط را ابرنقاط (Point Cloud) می‌نامند. این ابرنقاط نمایش دیجیتال واقعی از محیط را ارائه می‌دهند و پایه‌ای برای تمام تحلیل‌ها، اندازه‌گیری‌ها و مدل‌سازی‌های بعدی هستند.

ویژگی منحصربه‌فرد لیزر اسکنر، توانایی اندازه‌گیری غیرتماسی است؛ به این معنا که نیازی به تماس فیزیکی با سطح مورد اندازه‌گیری نیست. این قابلیت امکان برداشت از نقاط دوردست، مرتفع یا خطرناک را فراهم می‌کند.

تاریخچه و تکامل لیزر اسکنر در نقشه برداری

سفر فناوری لیزر اسکن از دهه ۱۹۶۰ با اختراع لیزر آغاز شد، اما کاربرد عملی آن در نقشه برداری از اواخر دهه ۱۹۸۰ شروع گردید. در ابتدا این تجهیزات بسیار حجیم، گران‌قیمت و محدود به کاربردهای نظامی و تحقیقاتی بودند.

در دهه ۲۰۰۰، لیزر اسکنرهای زمینی (TLS) وارد بازار تجاری شدند و به‌سرعت در پروژه‌های مهندسی، معماری و باستان‌شناسی جایگاه یافتند. همزمان، فناوری LiDAR هوایی برای نقشه برداری مناطق وسیع توسعه پیدا کرد.

امروزه با پیشرفت تکنولوژی الکترونیک و اپتیک، لیزر اسکنرها کوچک‌تر، سریع‌تر و دقیق‌تر شده‌اند. نسل جدید دستگاه‌های دستی و سیار انعطاف‌پذیری بیشتری ایجاد کرده‌اند و با یکپارچه‌سازی این فناوری با هوش مصنوعی، پهپادها و سیستم‌های GIS، کاربردهای آن روزبه‌روز گسترده‌تر می‌شود.

کاربردهای کلی لیزر اسکنر

لیزر اسکنر در طیف وسیعی از صنایع و حوزه‌های تخصصی کاربرد دارد:

• مهندسی عمران: برداشت وضع موجود ساختمان‌ها، پل‌ها، جاده‌ها و زیرساخت‌های شهری، کنترل کیفیت ساخت و پایش تغییر شکل سازه‌ها

• باستان‌شناسی و میراث فرهنگی: مستندسازی دقیق آثار تاریخی، بازسازی دیجیتال بناهای فرهنگی و حفاظت از میراث در معرض خطر

• محیط‌زیست: پایش جنگل‌ها، ارزیابی تغییرات سواحل، مدیریت منابع آب، تحلیل فرسایش خاک و مطالعات تغییرات اقلیمی

• صنعت: کنترل کیفیت تولید، بازرسی تجهیزات صنعتی، برداشت مدل As-Built پالایشگاه‌ها و نیروگاه‌ها

• معماری: تهیه نقشه‌های دقیق ساختمان‌های موجود، پروژه‌های بازسازی، ایجاد مدل‌های BIM و شبیه‌سازی واقعیت مجازی

• شهرسازی: برنامه‌ریزی شهری، توسعه شهرهای هوشمند، مدیریت ترافیک و نقشه برداری زیرساخت‌های شهری

این تنوع کاربردی نشان‌دهنده انعطاف‌پذیری و قدرت این فناوری در حل مسائل مختلف است.

اصول کار و نحوه عملکرد لیزر اسکنر

اصول کار لیزر اسکنر با روش زمان پرواز (Time of Flight)

رایج‌ترین روش کار لیزر اسکنرها، تکنیک زمان پرواز (Time of Flight - TOF) است. در این روش دستگاه، پالس‌های کوتاه نور لیزری به سمت سطح هدف ارسال می‌کند. پس از برخورد به سطح، بخشی از نور بازتاب یافته و به گیرنده دستگاه باز می‌گردد.

سنسور دقیق دستگاه زمان رفت و برگشت پالس را با دقت نانوثانیه اندازه‌گیری می‌کند. با توجه به سرعت ثابت نور (حدود ۳۰۰,۰۰۰ کیلومتر بر ثانیه) و با استفاده از فرمول، فاصله دقیق محاسبه می‌شود.

این فرآیند با سرعت بسیار بالا تکرار می‌شود؛ برخی مدل‌ها تا یک میلیون نقطه در ثانیه ثبت می‌کنند. لیزر اسکنرهای مبتنی بر TOF معمولاً برای فواصل بلند (تا ۱۰۰۰ متر و بیشتر) مناسب‌اند و در محیط‌های باز و پروژه‌های بزرگ مقیاس کاربرد دارند.

روش تفاوت فاز (Phase Shift)

روش دیگر، تکنیک تفاوت فاز (Phase Shift) است. در این روش، به‌جای ارسال پالس‌های جداگانه، یک پرتو لیزر پیوسته با فرکانس مدوله‌شده ارسال می‌شود. سیگنال بازتابی با سیگنال اصلی مقایسه شده و اختلاف فاز بین آن‌ها اندازه‌گیری می‌گردد که از آن فاصله محاسبه می‌شود.

لیزر اسکنرهای مبتنی بر Phase Shift سرعت اسکن بسیار بالایی دارند و می‌توانند تا چند میلیون نقطه در ثانیه ثبت کنند. با این حال، برد مؤثر آن‌ها معمولاً کمتر است (۱۰۰ تا ۲۰۰ متر) و بیشتر برای فضاهای داخلی، برداشت‌های صنعتی و پروژه‌های معماری مناسب هستند.

مزیت اصلی Phase Shift سرعت بالا و دقت خوب در فواصل نزدیک است، در حالی که TOF برای فواصل بلند برتری دارد. برخی مدل‌های پیشرفته از ترکیب هر دو روش استفاده می‌کنند.

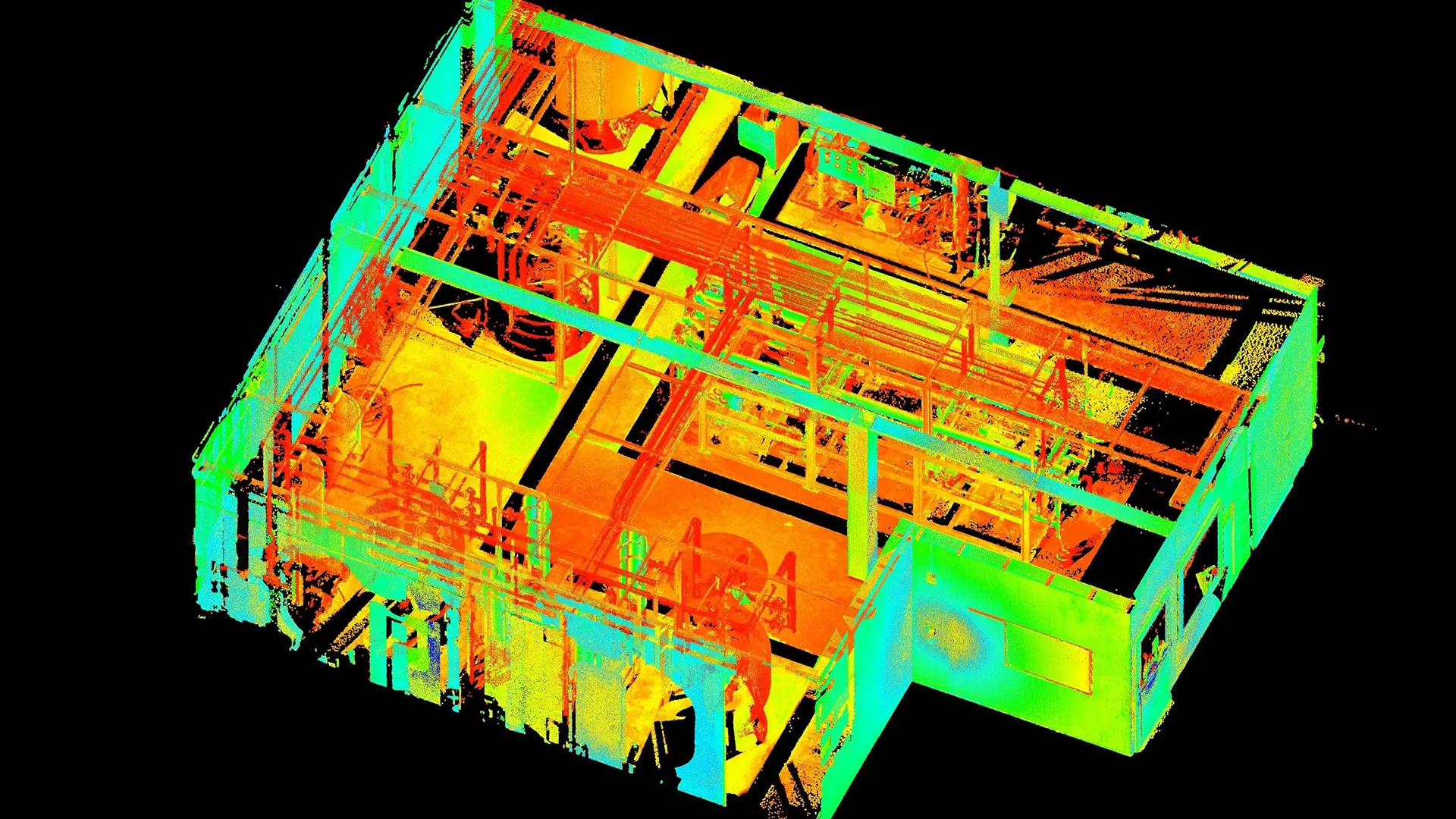

برداشت و ثبت داده‌ها (ابرنقاط - Point Cloud)

فرآیند برداشت به‌صورت سیستماتیک و خودکار انجام می‌شود. دستگاه دارای آینه چرخان یا سیستم اسکن مکانیکی است که پرتو لیزر را در زوایای مختلف هدایت می‌کند. این حرکت باعث می‌شود تمام محیط اطراف (معمولاً ۳۶۰ درجه افقی و تا ۳۰۰ درجه عمودی) اسکن شود.

در هر ثانیه، ده‌ها هزار تا میلیون‌ها پالس ارسال و داده‌های موقعیت مکانی هر نقطه ثبت می‌شود. علاوه بر مختصات، برخی دستگاه‌ها اطلاعات شدت بازتاب (Intensity) و رنگ (از طریق دوربین RGB) را نیز ثبت می‌کنند. شدت بازتاب اطلاعاتی درباره جنس و ویژگی‌های سطح فراهم می‌کند.

مجموعه نقاط ثبت‌شده که ابرنقاط نامیده می‌شود، می‌تواند شامل میلیون‌ها یا میلیاردها نقطه باشد و نمایش دقیق دیجیتالی از محیط واقعی را ارائه می‌دهد.

پردازش داده‌ها و تولید مدل سه بعدی

پس از برداشت، مرحله پردازش آغاز می‌شود. اولین گام یکپارچه‌سازی (Registration) است که ابرنقاط حاصل از استقرارهای مختلف را ترکیب می‌کند. این کار از طریق شناسایی نقاط مشترک یا استفاده از اهداف مرجع (Target) انجام می‌شود.

پس از یکپارچه‌سازی، داده‌ها نیاز به پالایش دارند. نقاط ناشی از خطاهای اندازه‌گیری، بازتاب چندگانه یا اشیاء موقت شناسایی و حذف می‌شوند.

برای تولید مدل سه بعدی، نرم‌افزارهای تخصصی سطوح، خطوط و اشکال هندسی را از ابرنقاط استخراج می‌کنند.

برای مثال، سطوح ساختمان‌ها شناسایی شده و مدل‌های CAD یا BIM ساخته می‌شوند. همچنین می‌توان مدل‌های مش (Mesh) یا سطوح پیوسته ایجاد کرد.

مدل‌های تولیدشده در نرم‌افزارهای مختلف مانند AutoCAD، Revit، ArcGIS یا نرم‌افزارهای تخصصی مهندسی قابل استفاده هستند و پایه‌ای برای تحلیل‌های مهندسی، طراحی و تصمیم‌گیری‌های مدیریتی را فراهم می‌کنند.

انواع لیزر اسکنر بر اساس سیستم اندازه‌گیری

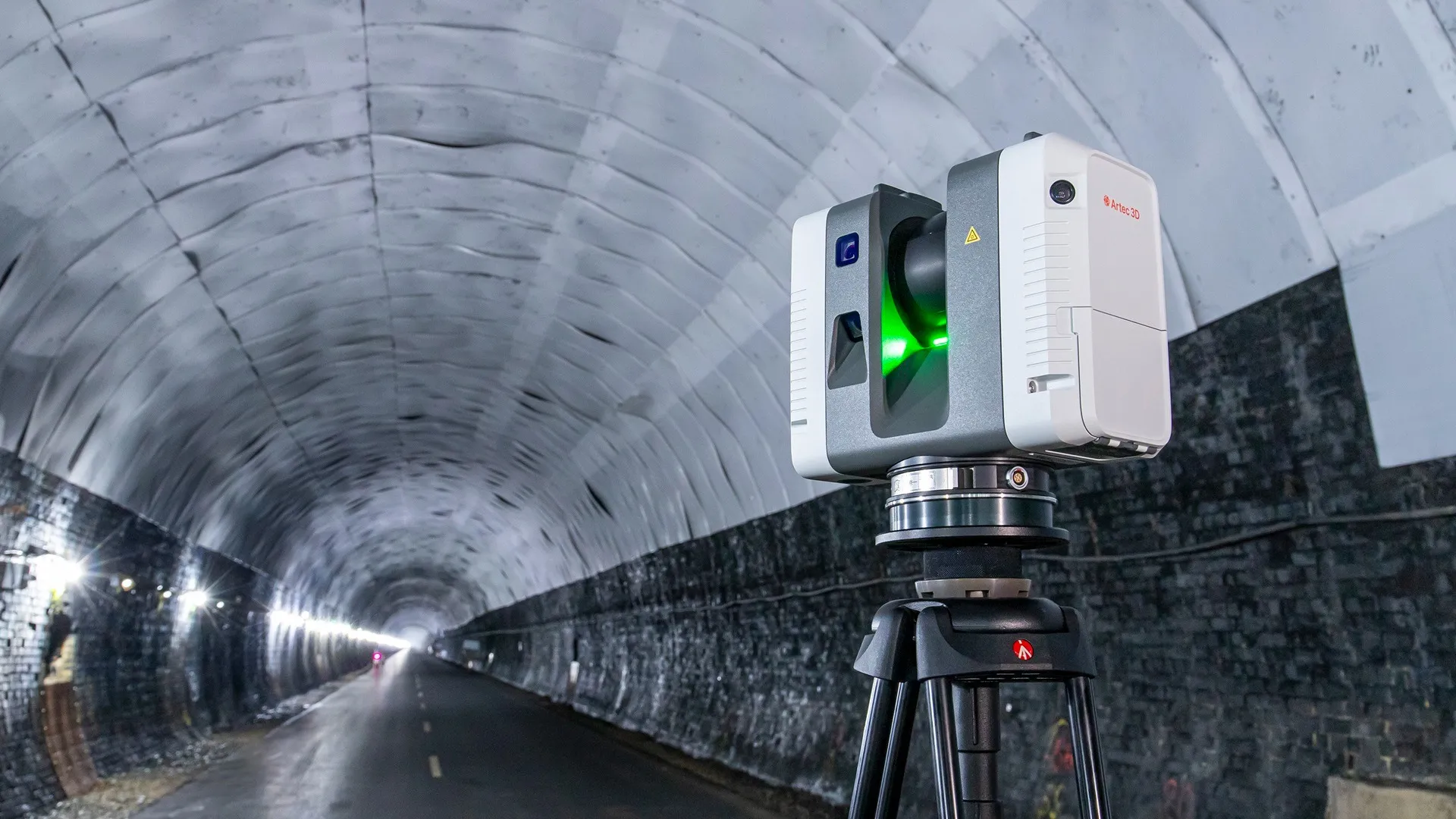

لیزر اسکنر زمینی TLS

ویژگی‌ها و مزایا:

لیزر اسکنرهای زمینی رایج‌ترین نوع در پروژه‌های نقشه برداری هستند. این دستگاه‌ها روی سه‌پایه نصب می‌شوند و از موقعیت ثابت، محیط اطراف را اسکن می‌کنند. دقت بسیار بالای TLS (معمولاً ۱ تا ۵ میلی‌متر) آن را برای برداشت‌های دقیق از ساختمان‌ها، سازه‌ها و آثار تاریخی ایده‌آل می‌کند.

مزایای اصلی شامل دقت فوق‌العاده، ثبات در برداشت، امکان کنترل کامل پارامترها و توانایی اسکن در زوایای مختلف است. برد این دستگاه‌ها معمولاً بین ۱۰۰ تا ۱۰۰۰ متر است. بسیاری از مدل‌ها مجهز به دوربین داخلی برای افزودن اطلاعات رنگی هستند.

کاربردها و محدودیت‌ها:

TLS در نقشه برداری ساختمان‌ها، برداشت As-Built، پایش تغییر شکل سازه‌ها، مستندسازی آثار باستانی، اندازه‌گیری حجم انبارها و بازرسی تأسیسات صنعتی کاربرد دارد. در پروژه‌های عمرانی برای برداشت دقیق پل‌ها، تونل‌ها و سدها استفاده می‌شود.

محدودیت‌ها شامل نیاز به استقرار متعدد برای مناطق وسیع، زمان‌بر بودن نسبی، محدودیت دسترسی به مناطق مرتفع، حجیم بودن و ایجاد نقاط مخفی در محیط‌های پیچیده است.

لیزر اسکنر هوایی ALS / LiDAR

ویژگی‌ها و مزایا:

لیزر اسکنرهای هوایی یا LiDAR بر روی هواپیما، هلیکوپتر یا پهپاد نصب می‌شوند و قادرند مناطق بسیار وسیع را در زمان کوتاه اسکن کنند. با ارسال صدها هزار پالس در ثانیه، توپوگرافی سطح زمین را با دقت بالا ثبت می‌کنند.

ویژگی منحصربه‌فرد LiDAR، توانایی نفوذ از میان پوشش گیاهی است. علاوه بر سطح برگ‌های درختان، سطح زمین زیر جنگل نیز ثبت می‌شود. LiDAR برای نقشه برداری توپوگرافی، مدل رقومی ارتفاع (DEM)، مدل رقومی سطح (DSM) و تحلیل‌های محیطی استفاده می‌شود.

 کاربردها و محدودیت‌ها:

کاربردها شامل نقشه برداری ملی، برنامه‌ریزی شهری گسترده، مدیریت جنگل‌ها، مطالعات سیل‌خیزی، طراحی مسیرهای راه و راه‌آهن، و تحلیل تغییرات محیطی است. در ارزیابی خطرات طبیعی، شناسایی گسل‌ها و مطالعات باستان‌شناسی محوطه‌های وسیع مؤثر است.

محدودیت‌ها شامل هزینه بسیار بالای عملیات پروازی، وابستگی شدید به شرایط جوی، نیاز به مجوزهای پروازی، دقت افقی کمتر نسبت به TLS و حجم بسیار بالای داده است.

لیزر اسکنر دستی

ویژگی‌ها و مزایا:

لیزر اسکنرهای دستی نسل جدید و قابل حمل هستند که انعطاف‌پذیری بسیار بالا ارائه می‌دهند. سبک‌وزن بوده و توسط اپراتور در حین حرکت نگه‌داری می‌شوند.

فناوری SLAM (Simultaneous Localization and Mapping) امکان ایجاد نقشه و تعیین موقعیت همزمان را فراهم می‌کند.

مزیت اصلی سرعت بالا، سهولت استفاده و توانایی اسکن در فضاهای محدود و پیچیده است. برای برداشت سریع از فضاهای داخلی، راهروها، پله‌ها و محیط‌هایی که دسترسی با اسکنرهای زمینی دشوار است، ایده‌آل هستند.

کاربردها و محدودیت‌ها:

کاربردها شامل بازرسی ساختمان‌ها، نقشه برداری سریع فضاهای داخلی، مستندسازی صحنه‌های حادثه، بازرسی تأسیسات صنعتی و برداشت در محیط‌های خطرناک است.

محدودیت‌ها شامل دقت کمتر (معمولاً ۱-۳ سانتی‌متر)، انباشت خطا در برداشت‌های طولانی، محدودیت برد (تا ۳۰-۵۰ متر)، وابستگی به مهارت اپراتور و مشکل در محیط‌های خالی از ویژگی است.

لیزر اسکنر سیار

لیزر اسکنرهای سیار بر روی خودرو، قطار یا کالسکه نصب می‌شوند. ترکیبی از لیزر اسکنر، سیستم موقعیت‌یابی جهانی و سیستم ناوبری اینرسی هستند که برداشت مداوم در حین حرکت را امکان‌پذیر می‌کنند.

لیزر اسکنر سیار برای نقشه برداری سریع جاده‌ها، خطوط ریلی، شهرها و زیرساخت‌های خطی کاربرد دارد. می‌توانند هزاران کیلومتر را در زمان کوتاه اسکن کنند و اطلاعات جامعی از روسازی، تابلوها، علائم ترافیکی و جزئیات فراهم کنند.

محدودیت‌ها شامل وابستگی به کیفیت سیگنال GNSS (در محیط‌های شهری متراکم ضعیف می‌شود)، دقت کمتر برای برداشت‌های دقیق ساختمانی، هزینه بالا و پیچیدگی پردازش داده است.

لیزر اسکنر پانوراما و دوربینی

لیزر اسکنرهای پانوراما قابلیت اسکن ۳۶۰ درجه در صفحه افقی و دامنه وسیع در صفحه عمودی را دارند. با یک بار استقرار، تصویر کامل محیط اطراف ثبت می‌شود. بسیاری مجهز به دوربین‌های دیجیتال با وضوح بالا هستند که اطلاعات رنگی دقیق به ابرنقاط اضافه می‌کنند.

میدان دید (Field of View - FOV) مشخصه کلیدی است. مدل‌های پانوراما می‌توانند تا ۳۲۰ درجه عمودی اسکن کنند که تنها نقطه کور ناحیه زیر سه‌پایه است.

دوربین‌های یکپارچه می‌توانند تصاویر پانورامای HDR با وضوح تا ۱۵۰ مگاپیکسل ثبت کنند. این تصاویر برای نمایش بصری، تفسیر داده‌ها، شناسایی اشیاء و استخراج اطلاعات کاربرد دارند.

نرم‌افزارهای پردازش ابرنقاط لیزر اسکنر

نرم‌افزارهای حرفه‌ای

پردازش داده‌های لیزر اسکنر نیازمند نرم‌افزارهای تخصصی است:

• RiSCANPRO یکی از نرم‌افزارهای پیشرفته است. ابزارهای قدرتمندی برای یکپارچه‌سازی، فیلتر کردن، استخراج سطوح و صدور در فرمت‌های مختلف دارد.

• PHIDIAS برای کار با ابرنقاط طراحی شده و قابلیت‌های قوی در استخراج عوارض معماری و تولید نقشه‌های دوبعدی دارد. در پروژه‌های معماری و میراث فرهنگی کاربرد دارد.

• CloudCompare نرم‌افزار منبع‌باز و رایگان است با قابلیت‌های گسترده برای مشاهده، ویرایش و تحلیل ابرنقاط. می‌تواند فرمت‌های مختلف را باز کند، یکپارچه‌سازی انجام دهد و مقایسه ابرنقاط را برای تشخیص تغییرات انجام دهد.

نرم‌افزارهای دیگر شامل Leica Cyclone، FARO SCENE و Trimble RealWorks هستند که هرکدام ویژگی‌های خاص خود را دارند.

یکپارچه‌سازی با AutoCAD، Revit و BIM

یکپارچگی با نرم‌افزارهای طراحی بسیار مهم است.

• AutoCAD قابلیت کار مستقیم با فایل‌های ابرنقاط را دارد. کاربران می‌توانند ابرنقاط را به‌عنوان پس‌زمینه بارگذاری و بر روی آن نقشه‌کشی کنند.

• Revit، نرم‌افزار BIM، در پروژه‌های معماری و عمرانی نقش کلیدی دارد. فرآیند Scan-to-BIM که ابرنقاط به مدل‌های BIM تبدیل می‌شوند، به‌سرعت در حال تبدیل به استاندارد است. Revit می‌تواند ابرنقاط را وارد کند و کاربران می‌توانند اشیاء BIM را مستقیماً بر اساس ابرنقاط مدل‌سازی کنند.

• ReCap Pro از Autodesk نرم‌افزار واسطی است که ابرنقاط را برای استفاده در AutoCAD و Revit آماده می‌کند. ابزارهایی برای پالایش، بهینه‌سازی و تبدیل فرمت دارد.

• CloudWorx مجموعه پلاگین‌هایی است که قابلیت‌های پیشرفته برای کار با ابرنقاط در محیط‌های CAD/BIM فراهم می‌کند.

نرم‌افزارهای ArcGIS، QGIS) GIS)

یکپارچگی با سیستم‌های اطلاعات جغرافیایی (GIS) در برنامه‌ریزی شهری و مدیریت محیط‌زیست کاربرد دارد.

ArcGIS پرکاربردترین پلتفرم GIS است. ArcGIS Pro قابلیت‌های جامعی برای کار با داده‌های LiDAR و ابرنقاط دارد. ابرنقاط به‌عنوان LAS Dataset وارد می‌شوند و امکان کار با حجم‌های بزرگ بدون بارگذاری کامل را فراهم می‌کند.

کاربران می‌توانند ابرنقاط را بر اساس طبقه‌بندی فیلتر کنند، مدل رقومی ارتفاع (DEM) تولید کنند، تحلیل‌های توپوگرافی انجام دهند و با سایر لایه‌های GIS ترکیب کنند.

ابزارهای تحلیلی ArcGIS شامل تحلیل شیب و جهت، محاسبه حجم، تحلیل دید، شناسایی تغییرات با مقایسه ابرنقاط دوره‌ای و تولید نقشه‌های موضوعی است. همچنین قابلیت نمایش سه بعدی ابرنقاط در محیط ArcScene یا ArcGIS Pro را دارد.

QGIS نرم‌افزار GIS منبع‌باز و رایگان است که قابلیت‌های خوبی برای کار با داده‌های LiDAR دارد. پلاگین‌هایی مانند LAStools و Point Cloud Processing امکانات پردازش ابرنقاط را فراهم می‌کنند. QGIS به دلیل رایگان بودن و انعطاف‌پذیری بالا، در محیط‌های آکادمیک و سازمان‌های با بودجه محدود محبوبیت دارد.

در پروژه‌های مدیریت شهری، ترکیب ابرنقاط با لایه‌های GIS مانند نقشه‌های کاداستری، شبکه معابر و اطلاعات جمعیتی، امکان تحلیل‌های چندبعدی و تصمیم‌گیری‌های مبتنی بر داده را فراهم می‌کند.

مزایای لیزر اسکنر در نقشه برداری سه بعدی

لیزر اسکنر مزایای متعددی نسبت به روش‌های سنتی نقشه برداری دارد:

• دقت بالا و ثبت جزئیات میلی‌متری: دستگاه‌های پیشرفته قادرند فاصله‌ها را با دقت ۱ تا ۳ میلی‌متر در فواصل ۵۰ متری اندازه‌گیری کنند. این سطح از دقت در ثبت جزئیات ریز مانند نقوش، برجستگی‌ها و حتی ترک‌های کوچک بسیار مؤثر است.

• سرعت در برداشت: دستگاه‌های مدرن می‌توانند بین ۱۰۰,۰۰۰ تا ۲,۰۰۰,۰۰۰ نقطه در ثانیه ثبت کنند. یک ساختمان متوسط می‌تواند در چند دقیقه اسکن شود، در حالی که روش‌های سنتی ساعت‌ها زمان می‌برند. این سرعت هزینه‌های نیروی انسانی را کاهش داده و در محیط‌های پویا اختلال کمتری ایجاد می‌کند.

• تولید ابرنقاط با کیفیت بالا: خروجی اصلی لیزر اسکنر، ابرنقاط با تراکم و کیفیت بالاست که نمایش دیجیتال دقیق از هندسه واقعی محیط است. هر نقطه حاوی مختصات دقیق و اغلب اطلاعات شدت بازتاب و رنگ است.

• برداشت بدون نیاز به رفلکتور: برخلاف توتال استیشن، لیزر اسکنر نیازی به قرار دادن رفلکتور ندارد. این امکان برداشت از نقاط دوردست، مرتفع یا خطرناک بدون حضور فیزیکی را فراهم می‌کند.

• کاربرد در محیط‌های دشوار و خطرناک: در صنایع پتروشیمی، محیط‌های مرتفع یا مناطق با ترافیک سنگین، لیزر اسکنر می‌تواند بدون قرار دادن افراد در معرض خطر، اطلاعات دقیق فراهم کند.

• یکپارچگی با فناوری‌های GIS و BIM: قابلیت یکپارچه‌سازی آسان با سیستم‌های مدرن امکان استفاده از داده‌ها در جریان‌های کاری گسترده‌تر را فراهم می‌کند. در برنامه‌ریزی شهری، مدیریت بحران و مطالعات محیطی بسیار ارزشمند است.

• مستندسازی دقیق و دیجیتالی: ایجاد آرشیو دیجیتال کامل از محیط در یک لحظه زمانی خاص امکان‌پذیر است. برخلاف عکس‌های دوبعدی، ابرنقاط نمایش کامل سه بعدی ارائه می‌دهند که از هر زاویه قابل مشاهده، اندازه‌گیری و تحلیل است.

کاربردهای تخصصی لیزر اسکنر

• پروژه‌های عمرانی و زیرساخت: در برداشت وضع موجود سایت، تهیه نقشه‌های توپوگرافی، طراحی جاده‌ها، مستندسازی پل‌ها، کنترل کیفیت ساخت و تهیه مدل‌های As-Built استفاده می‌شود.

• باستان‌شناسی و میراث فرهنگی: مستندسازی غیرتهاجمی آثار باستانی، ثبت دقیق موقعیت یافته‌ها، مرمت و بازسازی بناهای تاریخی و ایجاد موزه‌های مجازی از کاربردهای مهم است.

• مدیریت منابع طبیعی: در جنگل‌داری برای اندازه‌گیری ارتفاع درختان و تخمین زیست ‌توده، در مدیریت رودخانه‌ها برای نقشه برداری بستر و مدل‌سازی جریان، و در مناطق ساحلی برای پایش فرسایش کاربرد دارد.

• شهرسازی و برنامه‌ریزی شهری: نقشه برداری سه بعدی شهرها، توسعه مدل‌های شهری سه بعدی، مدیریت ترافیک، مدیریت دارایی‌های شهری و توسعه شهرهای هوشمند از کاربردهای کلیدی است.

• معدن و صنعت: محاسبه حجم مواد استخراج شده، پایش پایداری دیواره‌های معدن، برداشت As-Built تأسیسات پیچیده و کنترل کیفیت تولید در کاربردهای اصلی است.

• امنیت و کاربردهای نظامی: برنامه‌ریزی عملیات، مدیریت مرزها، ارزیابی سریع آسیب‌ها پس از بلایا، مستندسازی صحنه جرم و بازسازی حوادث از جمله کاربردهای امنیتی است.

چالش‌ها و محدودیت‌های لیزر اسکنر

هزینه بالای خرید تجهیزات و نرم‌افزار

یکی از اصلی‌ترین موانع، هزینه بالای خرید و نگهداری است. یک لیزر اسکنر زمینی حرفه‌ای بین ۵۰,۰۰۰ تا ۲۰۰,۰۰۰ دلار هزینه دارد. سیستم‌های LiDAR هوایی حتی گران‌تر هستند و سرمایه‌گذاری اولیه می‌تواند به میلیون‌ها دلار برسد.

علاوه بر هزینه دستگاه، نرم‌افزارهای تخصصی پردازش ابرنقاط نیز هزینه قابل توجهی دارند. این نرم‌افزارها معمولاً به‌صورت اشتراکی یا با مجوزهای گران ارائه می‌شوند و نیاز به به‌روزرسانی مداوم دارند.

حجم بالای داده و نیاز به پردازش پیچیده

یک اسکن چند دقیقه‌ای می‌تواند صدها میلیون نقطه تولید کند که حجم فایل آن به چندین گیگابایت می‌رسد. در پروژه‌های بزرگ، حجم کل داده می‌تواند به صدها گیگابایت یا چندین ترابایت برسد.

ذخیره‌سازی این حجم عظیم نیازمند سیستم‌های با ظرفیت بالا و سریع است. استفاده از SSDها یا سیستم‌های RAID ضروری می‌شود. راهکارهای پشتیبان‌گیری مناسب نیز برای محافظت از داده‌های ارزشمند باید در نظر گرفته شود.

پردازش داده‌ها چالش بزرگی است. عملیات یکپارچه‌سازی، پالایش، طبقه‌بندی و استخراج عوارض نیازمند قدرت پردازشی بالا هستند. رایانه‌های معمولی ممکن است ساعت‌ها یا روزها برای پردازش زمان ببرند.

نیاز به ایستگاه‌های کاری با پردازنده‌های چندهسته‌ای، حافظه RAM بالا (۳۲ گیگابایت یا بیشتر) و کارت‌های گرافیک حرفه‌ای است. پیچیدگی نرم‌افزاری نیز مسئله است؛ کار با نرم‌افزارهای پردازش نیازمند دانش تخصصی و تجربه است.

مدیریت جریان کار در پروژه‌های بزرگ چالش‌برانگیز است. باید سیستمی برای سازماندهی داده‌ها، پیگیری پردازش، کنترل کیفیت و هماهنگی تیم ایجاد شود.

تأثیر شرایط جوی و محیطی بر دقت

لیزر اسکنرها به شرایط جوی حساس هستند. مه، باران، برف و ابرهای پایین می‌توانند بازتاب پرتو را مختل کنند و دقت را کاهش دهند یا برداشت را غیرممکن کنند. قطرات آب پرتو لیزر را جذب یا پراکنده می‌کنند.

در روزهای بسیار آفتابی، نور شدید خورشید ممکن است با سیگنال لیزر تداخل کند و نسبت سیگنال به نویز را کاهش دهد. دماهای شدید نیز می‌توانند بر عملکرد تأثیر بگذارند.

ویژگی‌های سطح هدف نیز مهم است:

• سطوح بسیار تیره (مانند آسفالت تازه) بازتاب ضعیف دارند

• سطوح براق یا بازتاب‌دهنده (شیشه، فلزات صیقلی) بازتاب نامناسبی دارند

• سطوح شفاف (شیشه) ممکن است اصلاً شناسایی نشوند

در محیط‌های پیچیده، پدیده Shadow (ناحیه مخفی) رخ می‌دهد. موانع مانع رسیدن پرتو به بخش‌هایی از سطح می‌شوند. برای پوشش کامل، نیاز به استقرار از زوایای مختلف است که زمان و هزینه را افزایش می‌دهد.

نیاز به تخصص و آموزش حرفه‌ای

استفاده مؤثر از لیزر اسکنر نیازمند تخصص، تجربه و مهارت‌های حرفه‌ای نقشه بردار است.
نقشه بردار باید تسلط کامل بر اصول نقشه برداری ، سیستم‌های مختصات، مفاهیم ژئودزی و نحوه عملکرد دستگاه‌های اسکن سه بعدی داشته باشد.

برنامه‌ریزی استقرارها از مهم‌ترین بخش‌های کار است و به درک دقیق از محیط، دید مناسب خطوط اسکن و انتخاب موقعیت‌های بهینه نیاز دارد تا با حداقل تعداد استقرار، بیشترین پوشش ممکن به‌دست آید. تعیین و جانمایی اهداف مرجع برای یکپارچه‌سازی دقیق داده‌ها نیز بخشی از مهارت‌های کلیدی نقشه بردار به شمار می‌رود.

در مرحله پردازش داده‌ها، نقش دانش فنی نقشه بردار پررنگ‌تر می‌شود. آشنایی با نرم‌افزارهای تخصصی، الگوریتم‌های هم‌ترازسازی، تکنیک‌های فیلترینگ و استخراج عوارض سه بعدی برای دستیابی به مدل نهایی دقیق ضروری است. تشخیص و رفع خطاهای احتمالی نیز تنها از عهده فردی برمی‌آید که تجربه عملی و درک تحلیلی از داده‌های مکانی دارد.

در نهایت، آموزش حرفه‌ای و به‌روزرسانی مستمر مهارت‌ها از الزامات این حوزه است. سرمایه‌گذاری در آموزش و تجربه عملی نه‌تنها کیفیت نتایج را تضمین می‌کند، بلکه از اتلاف زمان و هزینه در پروژه‌های نقشه برداری جلوگیری می‌کند.

محدودیت در برداشت لبه‌های تیز و متقاطع

لیزر اسکنرها در برداشت لبه‌های تیز، گوشه‌ها و اجسام نازک محدودیت دارند. دلیل اصلی آن اندازه نقطه لیزر (Spot Size) است که معمولاً چند میلی‌متر تا چند سانتی‌متر است.
وقتی پرتو به لبه تیز یا محل تقاطع برخورد می‌کند، بخشی از آن از لبه و بخشی از سطح پشت منعکس می‌شود و نتیجه، نقطه‌ای با مختصات میانگین (Mixed Pixel Effect) است. این پدیده باعث کاهش دقت در برداشت گوشه‌ها و خطوط اتصال می‌شود.

برای کاهش خطا می‌توان از تراکم بالاتر نقاط، برداشت از زوایای مختلف و الگوریتم‌های تشخیص لبه استفاده کرد. همچنین در برداشت اجسام بسیار نازک مانند کابل‌ها یا شاخه‌های باریک، احتمال ثبت نشدن نقاط وجود دارد.

زمان‌بر بودن پردازش و ویرایش ابرنقاط

در ظاهر، برداشت داده‌ها با لیزر اسکنر سریع و کارآمد است، اما بخش اصلی زمان پروژه صرف پردازش داده‌ها می‌شود.
وقتی اسکن از چند موقعیت مختلف انجام می‌گیرد، داده‌های به‌دست‌آمده باید در مرحله‌ای به نام یکپارچه‌سازی استقرارها (Registration) با هم ترکیب شوند. این کار، به‌ویژه در پروژه‌های بزرگ، ممکن است چندین ساعت زمان ببرد و نیازمند دقت و مهارت بالای نقشه‌بردار است.

پس از آن، نوبت به پالایش داده‌ها از نویز می‌رسد. هرچند نرم‌افزارها از الگوریتم‌های خودکار برای حذف نویز استفاده می‌کنند، اما همیشه بخشی از داده‌ها نیاز به بازبینی و اصلاح دستی دارد تا دقت نهایی تضمین شود.

در مرحله‌ی بعد، داده‌های پالایش‌شده باید طبقه‌بندی شوند. در پروژه‌های LiDAR هوایی، این مرحله شامل تفکیک نقاط زمین، ساختمان‌ها، درختان و سایر عوارض است که معمولاً به ویرایش انسانی نیاز دارد. این بخش از زمان‌برترین مراحل پردازش محسوب می‌شود.

پس از طبقه‌بندی، داده‌ها وارد مرحله‌ی استخراج عوارض و مدل‌سازی سه بعدی می‌شوند. تبدیل ابرنقاط به سطوح، خطوط و اشیای سه بعدی دقیق، فرآیندی است که به تجربه و دقت زیاد نیاز دارد. در پروژه‌های BIM، ساخت مدل‌های پارامتریک و اجزای دقیق سه بعدی زمان قابل توجهی را می‌طلبد.

در پایان، باید کنترل کیفیت و اعتبارسنجی نتایج انجام شود تا از دقت مدل اطمینان حاصل گردد. به همین دلیل، هرچند مرحله‌ی برداشت میدانی در لیزر اسکن بسیار سریع انجام می‌شود، اما زمان کل پروژه (از پردازش تا کنترل نهایی) در بسیاری از موارد با روش‌های سنتی قابل مقایسه است.

نتیجه گیری

فناوری لیزر اسکنر یکی از مهم‌ترین دستاوردهای دهه‌های اخیر در حوزه نقشه برداری، مهندسی، معماری و علوم مکانی است. این دستگاه‌های پیشرفته توانسته‌اند با ارائه دقت میلی‌متری، سرعت بالا و قابلیت برداشت غیرتماسی، استانداردهای جدیدی را در صنایع مختلف تعریف کنند.

همان‌طور که در این مقاله دیدید، لیزر اسکنرها در انواع مختلفی از جمله زمینی (TLS)، هوایی (LiDAR)، دستی و سیار موجود هستند و هرکدام برای کاربردهای خاصی طراحی شده‌اند. از مستندسازی آثار باستانی گرفته تا کنترل کیفیت در صنایع، از نقشه برداری جنگل‌ها تا توسعه شهرهای هوشمند، این فناوری نقش کلیدی ایفا می‌کند.

با وجود مزایای بی‌شمار از جمله سرعت، دقت و ایجاد ابرنقاط با کیفیت بالا، چالش‌هایی نیز وجود دارد. هزینه بالای خرید و نگهداری، حجم عظیم داده‌ها، نیاز به تخصص حرفه‌ای و حساسیت به شرایط محیطی از مهم‌ترین موانع به شمار می‌روند.

با این حال، روند توسعه این فناوری رو به جلو است. ترکیب لیزر اسکنر با هوش مصنوعی، کاهش هزینه‌ها، توسعه دستگاه‌های کوچک‌تر و سیار، و یکپارچگی با سیستم‌های GIS و BIM، آینده‌ای روشن برای این صنعت رقم می‌زند.

اگر قصد استفاده از لیزر اسکنر را دارید، توجه به نیازهای پروژه، انتخاب نوع مناسب دستگاه، آموزش تخصصی و انتخاب نرم‌افزار مناسب از اهمیت بالایی برخوردار است. با برنامه‌ریزی دقیق و استفاده درست، می‌توانید از قدرت این فناوری برای دستیابی به نتایج شگفت‌انگیز بهره ببرید.

برای کسانی که قصد ورود به این حوزه را دارند، سرمایه‌گذاری در آموزش، درک کامل نیازهای پروژه و انتخاب هوشمندانه تجهیزات و نرم‌افزارها کلید موفقیت است. لیزر اسکنر نه تنها ابزاری برای نقشه برداری است، بلکه دروازه‌ای به سوی آینده دیجیتال مدیریت محیط ساخته‌شده و طبیعی است.
